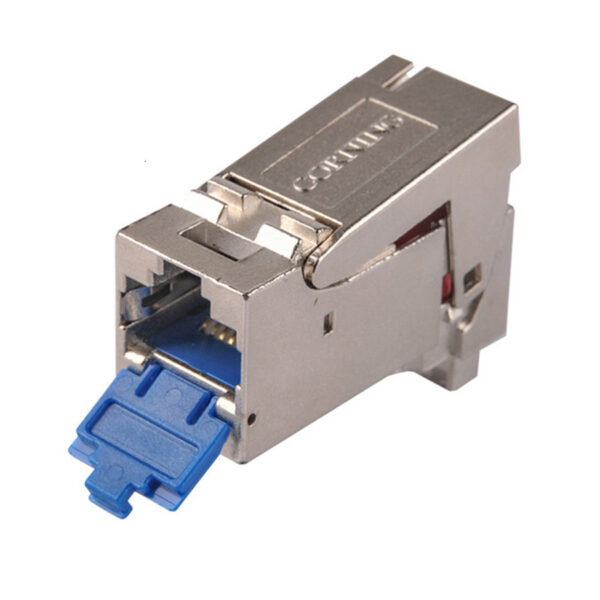

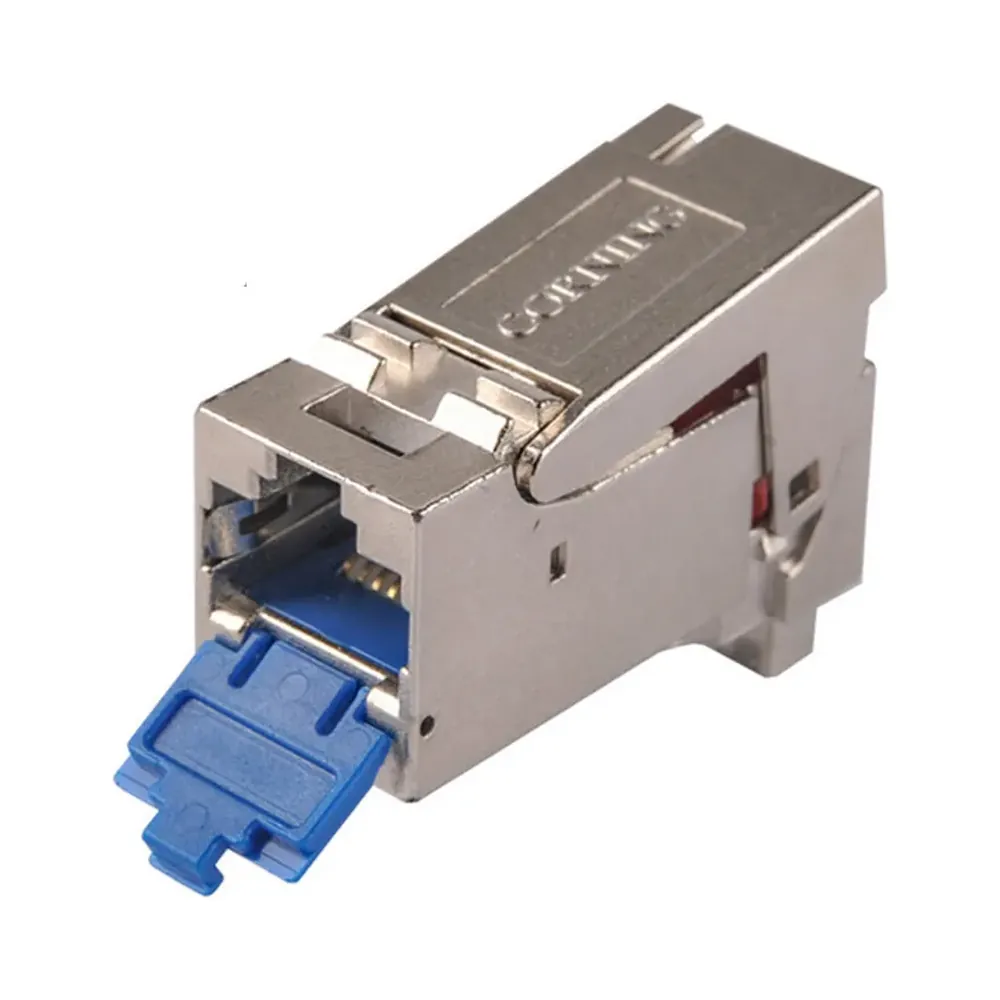

Модуль екранований xs500 Keystone, кат. 6a, Corning

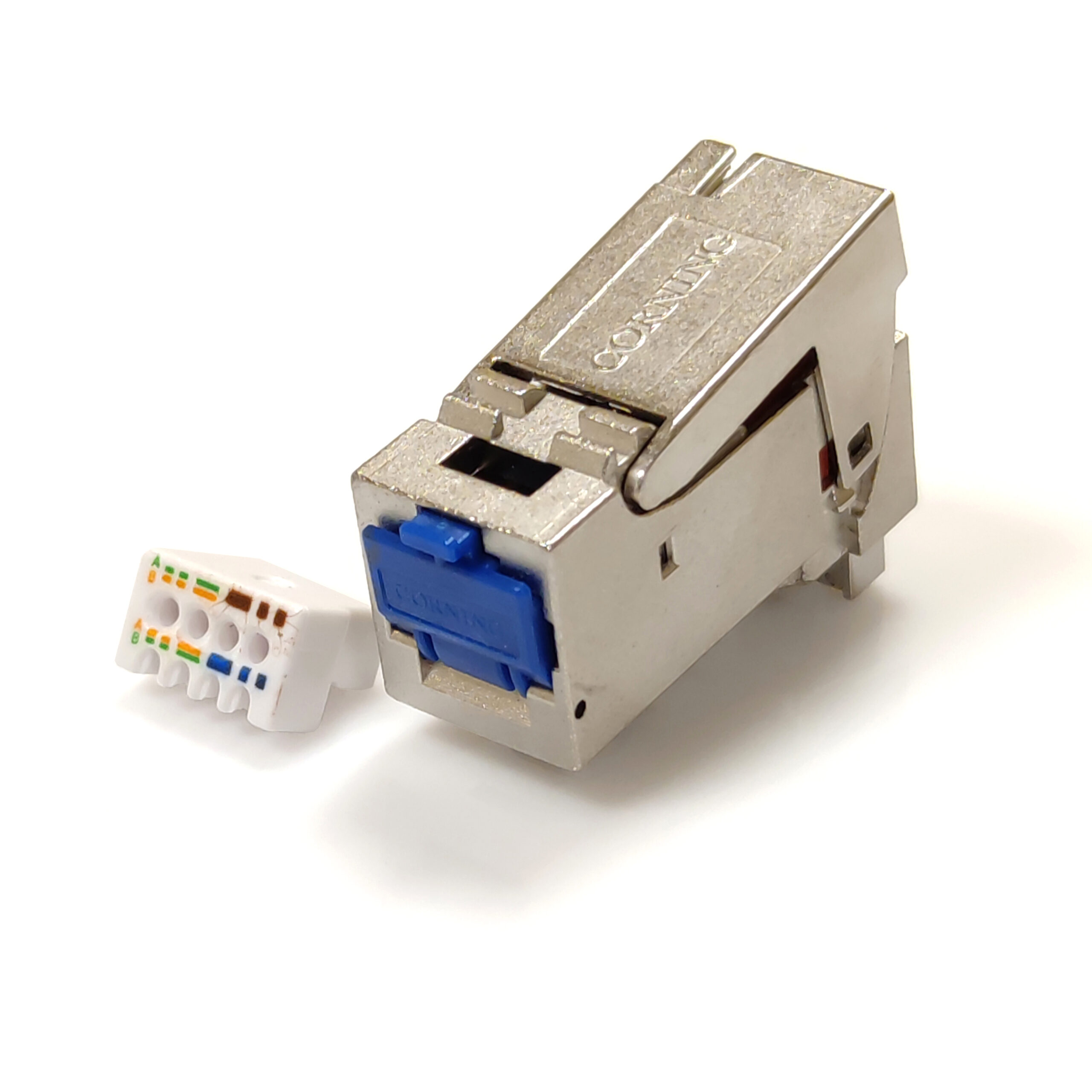

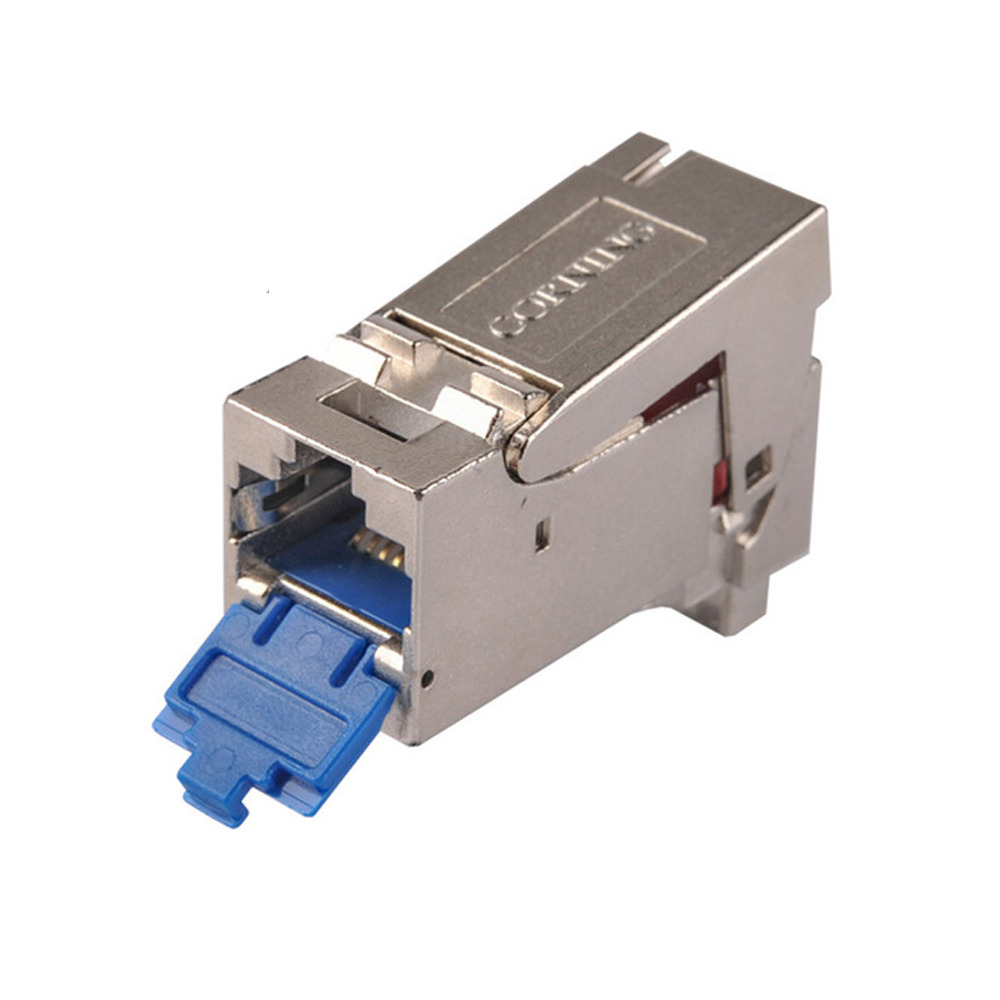

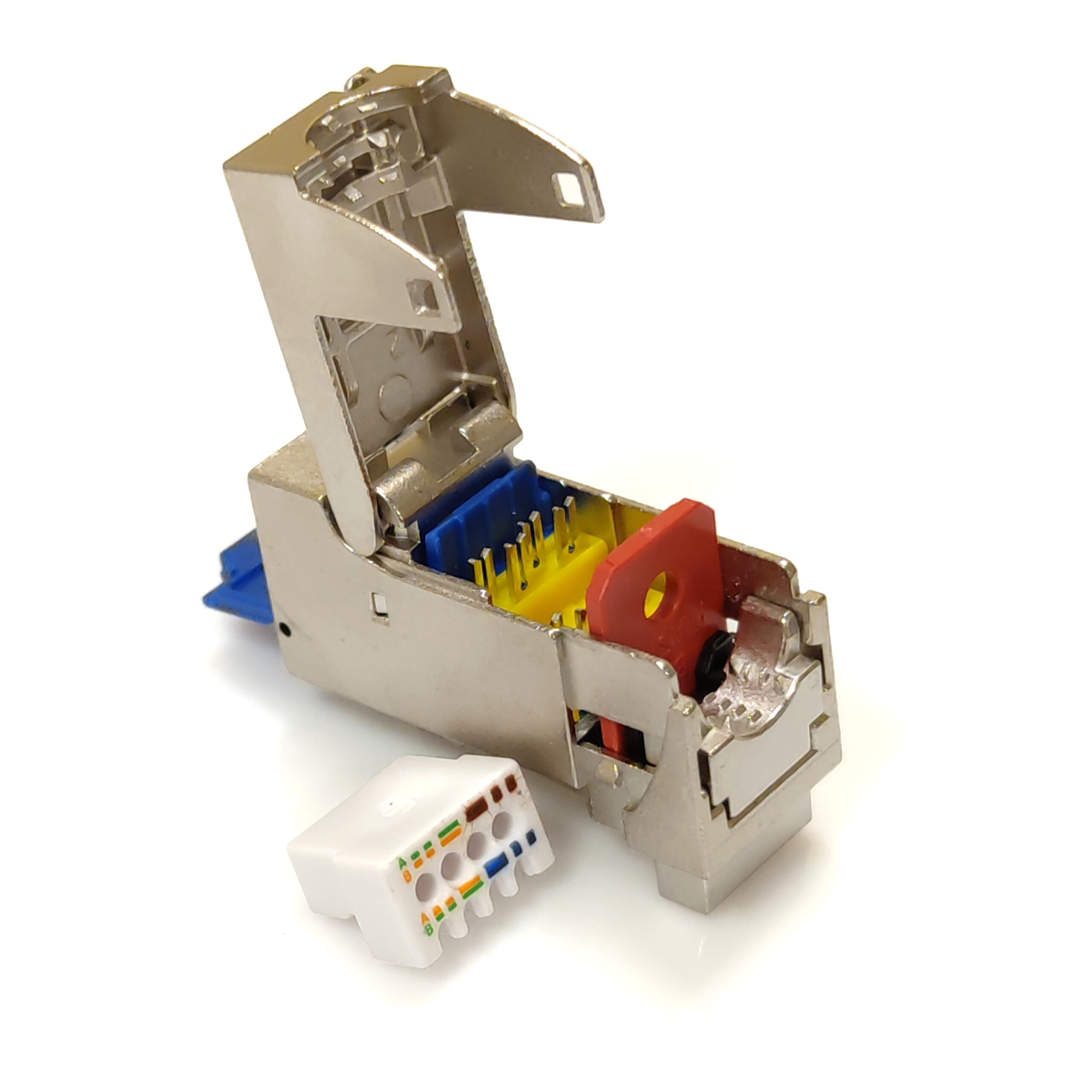

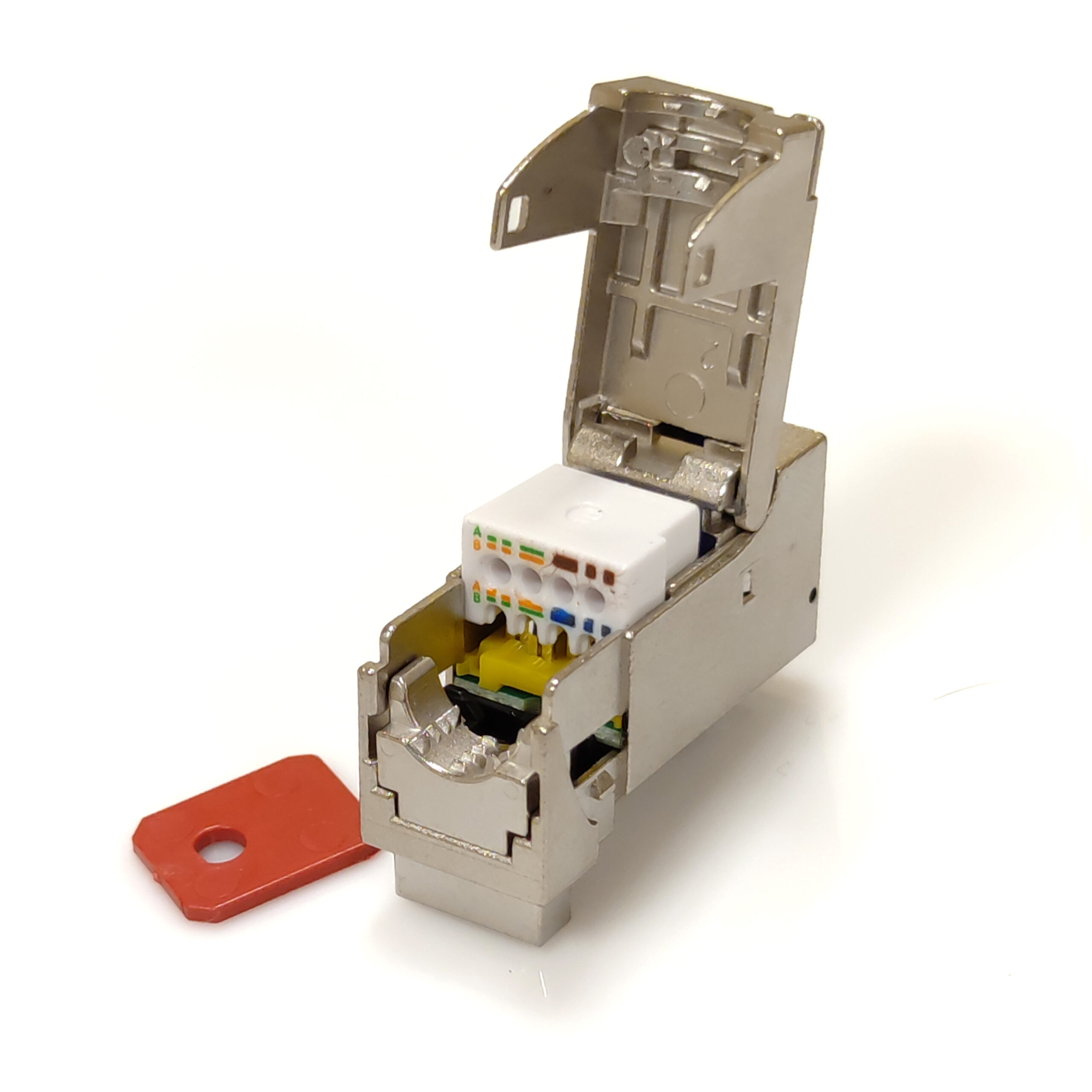

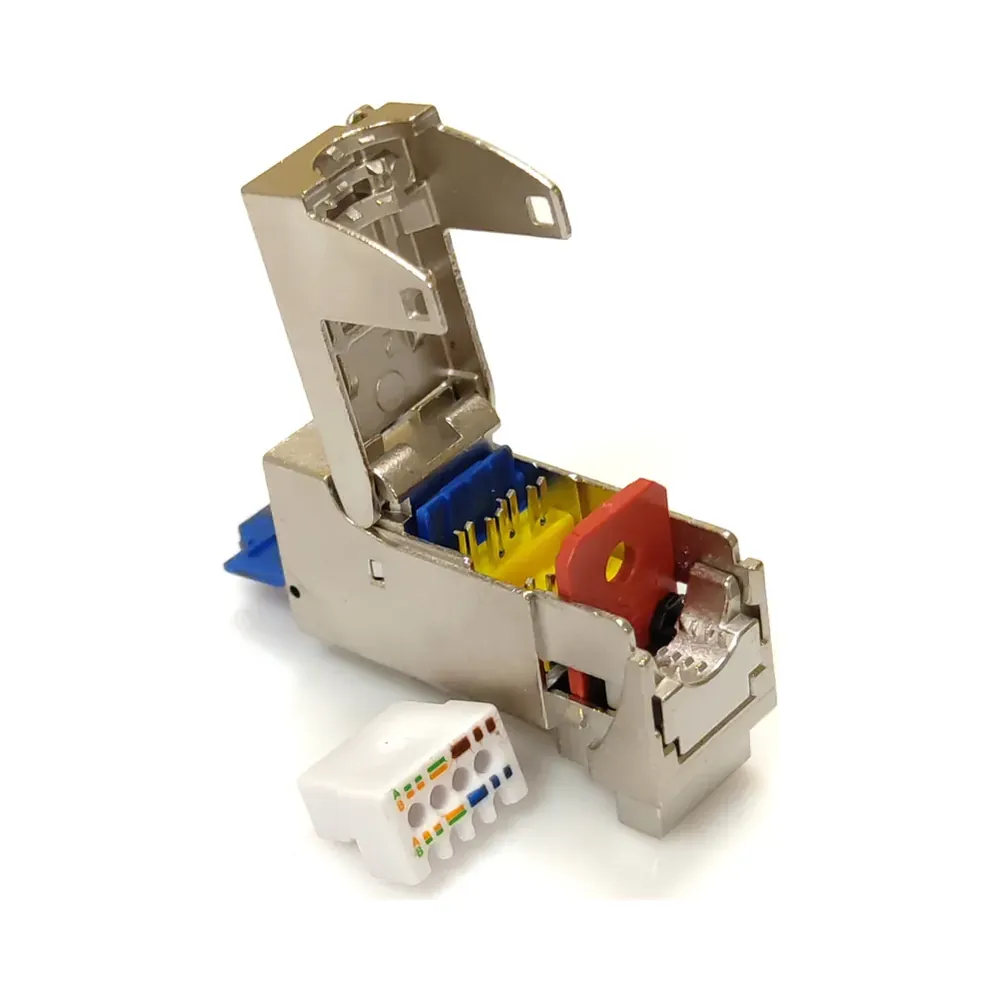

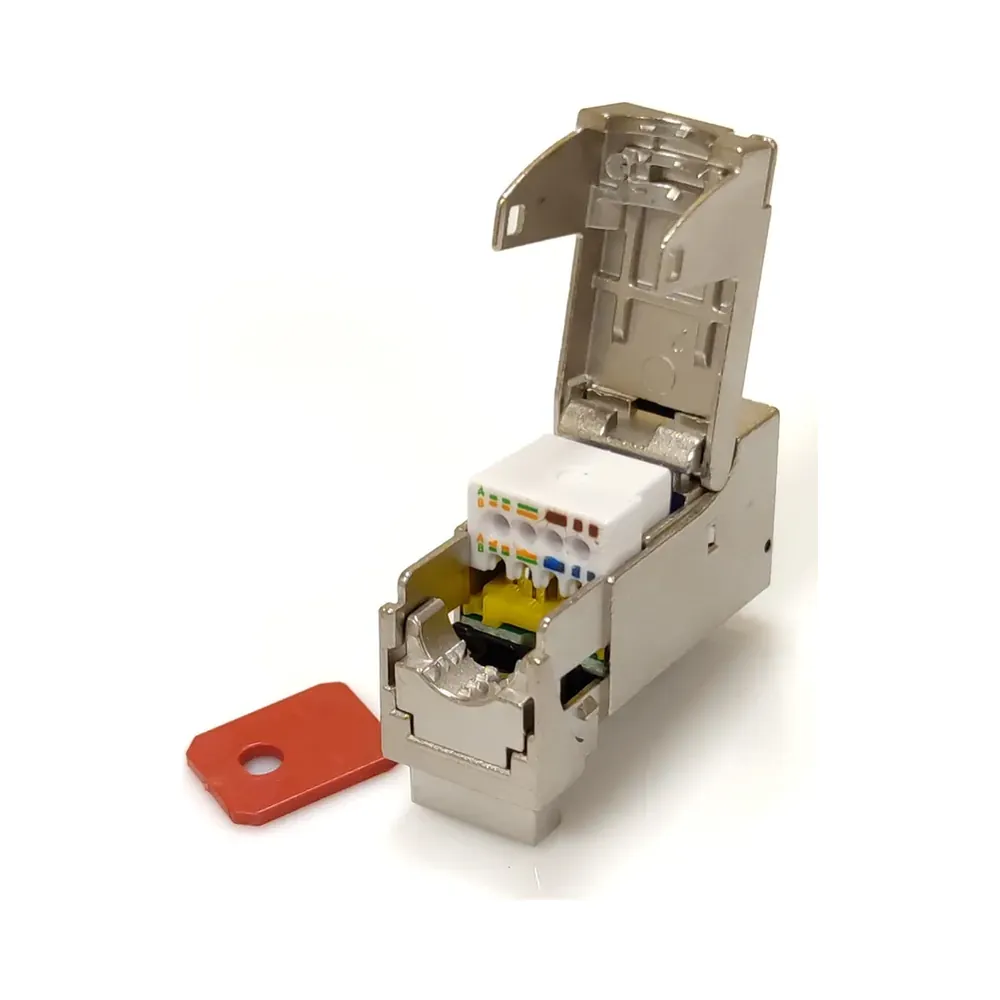

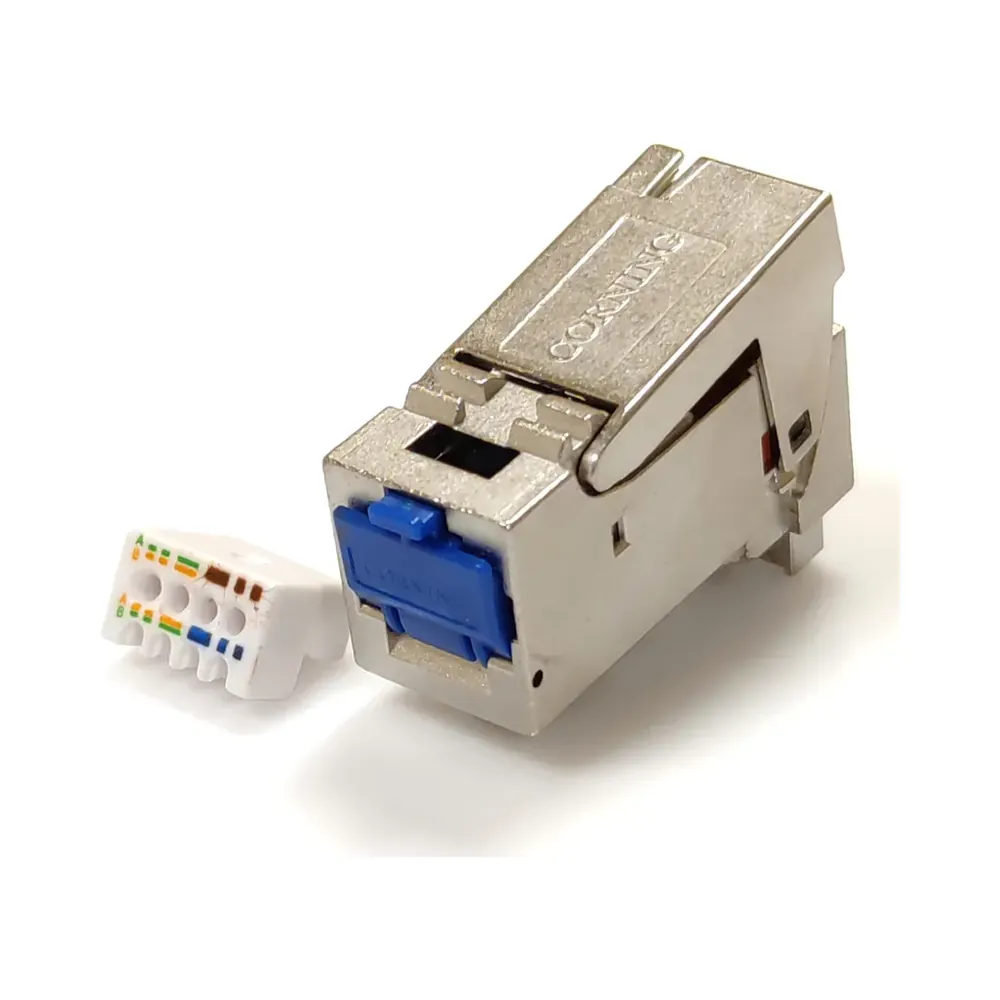

Модуль швидкого монтажу KeyStone STP кат 6а для комп'ютерних розеток і патч-панелей використовується для розключення екранованої витої пари на роз'єм форм-фактора RJ-45. Підключення витої пари відбувається за двома кольоровими схемами T568A або T568B. На лицьовій стороні розташований роз'єм на 8 пін для підключення конектора від патч-корду. На тильній стороні розташований конектор IDC типу (insulation displacement contact – монтаж з прорізанням ізоляції) в який підводятся 8 жил витої пари і затискаються між мідними ножами модуля за допомогою затисної кришки зусиллями пальців руки. Для монтажу достатьно використовувати кусачки для видалення надлишків жил витої пари. Після розключення кабелю, модуль встановлюється в пластикову або металеву рамку розетки, патч-панелі з кріпильною планкою Keystone (IEC 60603-7). Модуль RJ-45 категорії 6a розрахований на швидкість передачі 10 Гбіт/с і підходить для живлення через Ethernet (PoE). Металевий корпус підтримує можливість підключити екранований кабель.

Загальні технічні умови

• Категорія 6a
• Смуга пропускання 500 MHz
• Застосування технології 10GBASE-T
• Клас EA (ISO IEC 11801 Ed. 2.2 2011-06)
• Стандарт IEC 60603-7-51 (Edition 1.0 2010)
• Установка і монтаж від -40 ° C до 70 ° C
• Матеріал корпусу метал

Механічні характеристики

• Міцність RJ45 Jack (PoE) ≥ 750 циклів
• Контакти IDC підходить для AWG 24 – AWG 22
• Кабельний ввід 0 ° 360 °

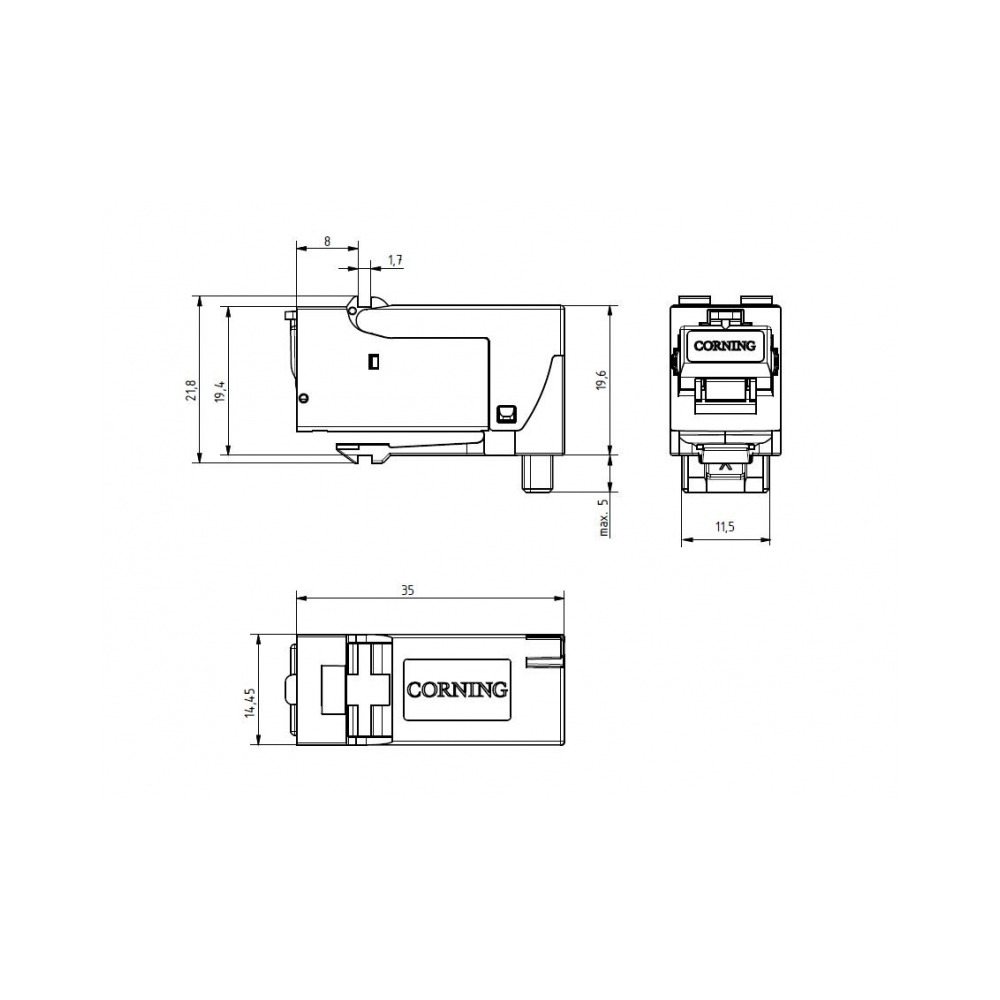

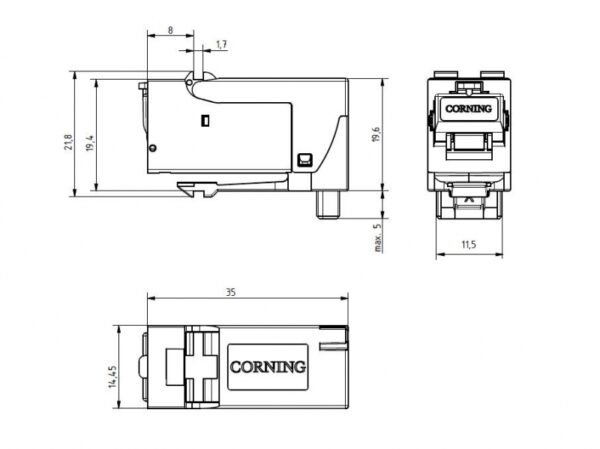

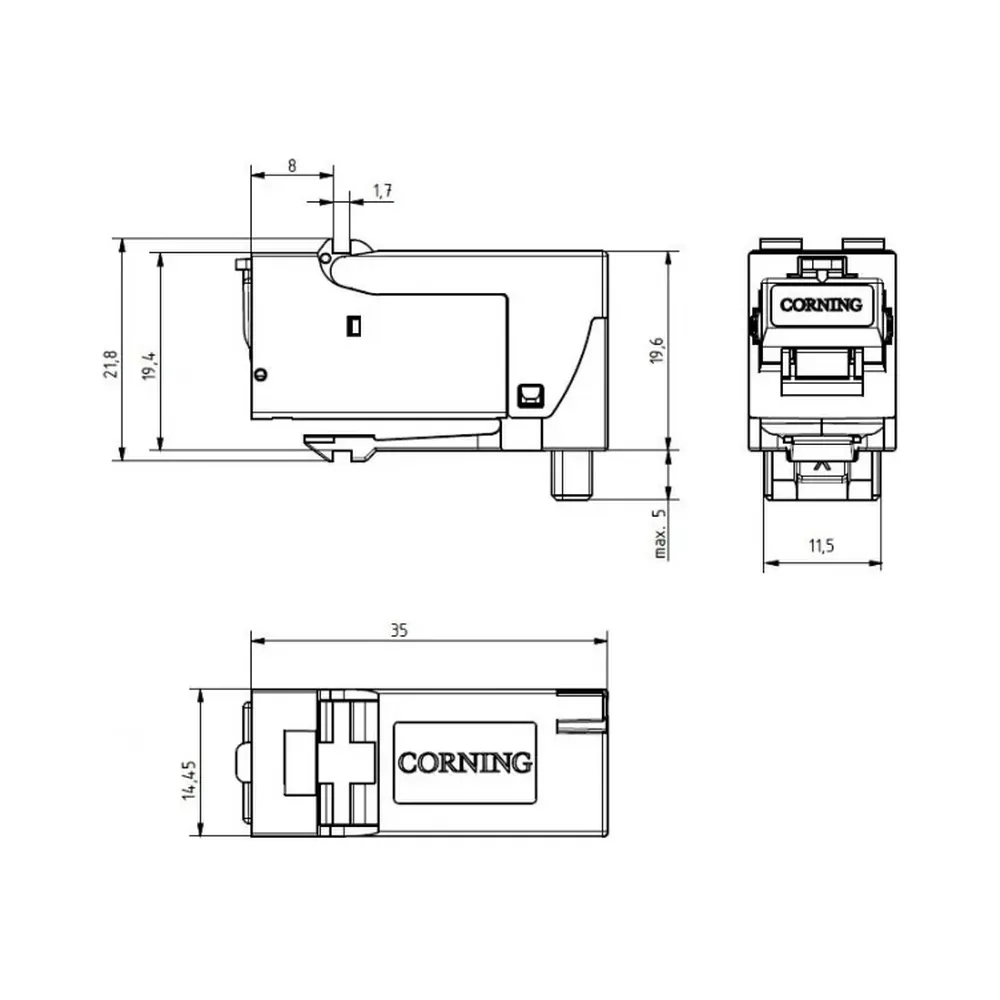

• Розміри (Д х Ш х В) 35 мм х 14,5 мм х 19,6 мм
• Вага 19 г

Електричні характеристики (при 20°C)
Перехідне згасання ≥ 75 дБ-20 log (f/100) дБ на частоті 100 МГц до 1000 МГц
Передавальний повний опір ≤ 200 мОм при 10 МГц
Допустиме навантаження 1250 мА
Вхідний опір для виходу постійного струму ≤ 200 МОм
