Оптичний кабель універсальний CMS-U-DQ(BN)H-2F E9/125-1.0kN оболонка FRNC

Призначення:

Застосовуються для прокладання всередині будівель, в кабельних лотках, в кабельних каналах, кабельній каналізації, трубах, блоках, тунелях, а також для зовнішньої прокладки по зовнішніх фасадах будівель, для підвісу на опорах повітряних ліній зв'язку, ліній електропередач, стовпах освітлення, між будинками та спорудами. Центральний оптичний модуль покритий подушкою із зміцнювальних склониток та захищений зовнішньою оболонкою із FRNC матеріалу. Вільний простір в оптичному модулі заповнений гідрофобним гелем. Кабель широко застосовується як розподільний та абонентський дроп-кабель при будівництві FTTB і FTTН-мереж у містах та малоповерховому секторі.

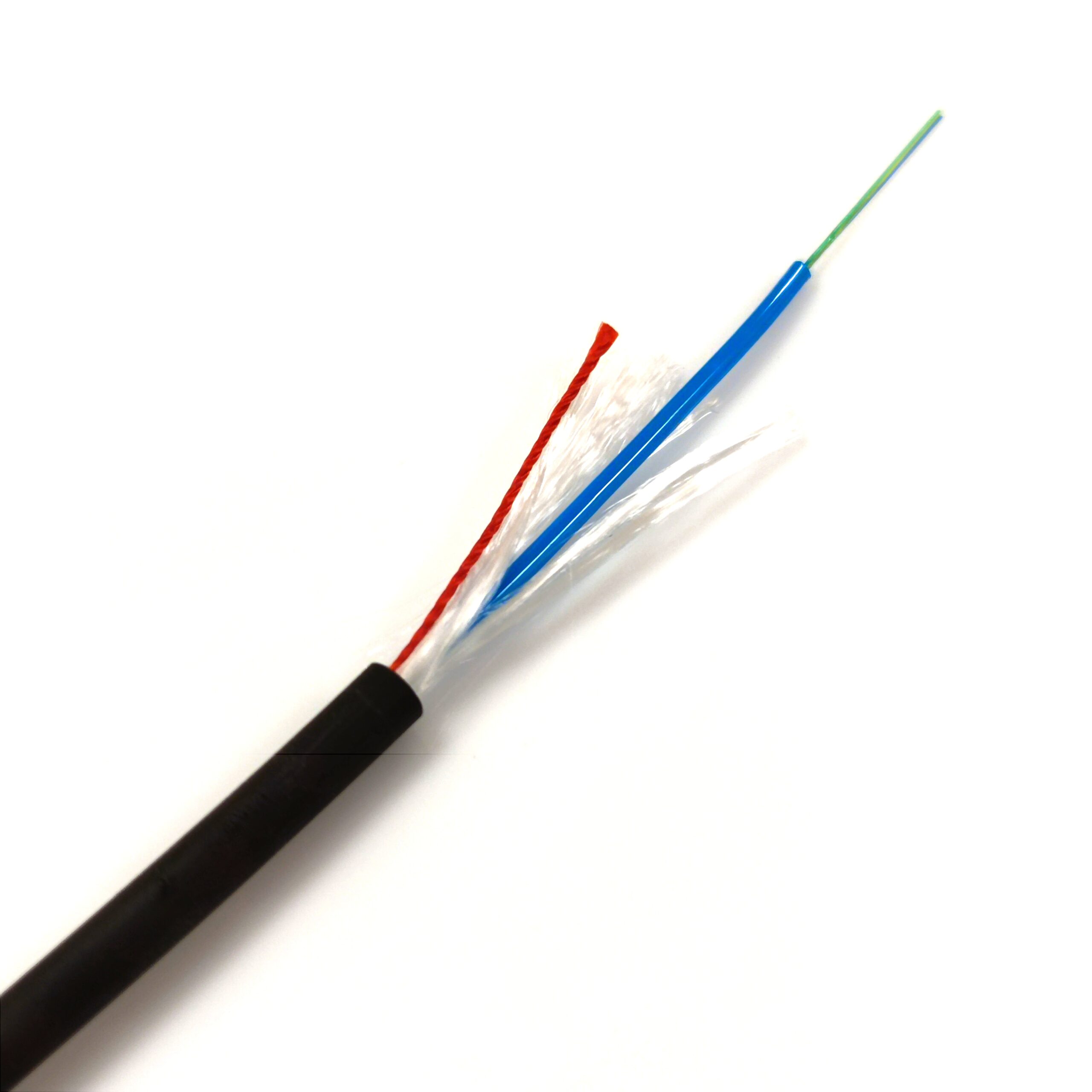

Конструкція кабелю:

• Тиксотропний гідрофобний гелієвий заповнювач центральної трубки з волокнами
• Центральна трубка синього кольору діаметром 2,0 мм
• Силовий елемент кевларові волокна
• Ріпкорд (розривний шнур)
• Зовнішня захисна оболонка із негорючого матеріалу FRNC

Оптичне волокно:

Одномодове типу G.657.A1 (Corning SMF-28 Ultra 200)

• 1-24 волокон
• Центральна трубка заповнена гелем
• Кодування кольорів відповідно до IEC 60304 — DIN VDE0888

Оболонка:

• FRNC оболонка
• Діаметр 5 мм
• УФ захист

Властивості:

• Центральна трубка посилена арамідними нитками
• У складі конструкції Ripcord

Механічні властивості:

• Максимальна відстань між опорами підвісу – 50 м
• Максимальне провисання – 2%
• Допустиме навантаження, що розтягує, кН – 1
• Допустиме роздавлююче навантаження, Н/см – 300
• мін. радіус вигину ОК, мм – 50

Температура:

• Робоча температура, °С -40…+70
• Температура монтажу, °С -10…+50
• Транспортування та зберігання, °С -60…+70

Маркування:

Марка кабелю CMS, тип кабелю U-DQ(BN)H, кількість волокон 12F, тип волокон E9/125 SMF-28 Ultra, тип оболонки FRNC, метражні мітки 0000M, дата виготовлення dd‑mm‑yy
