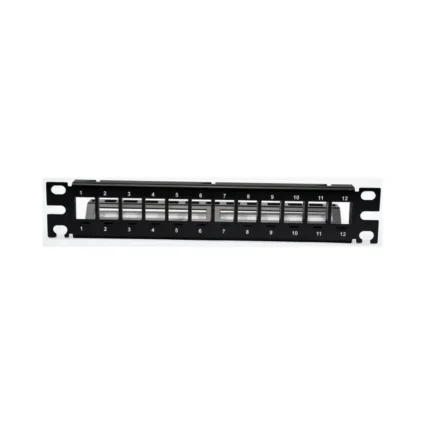

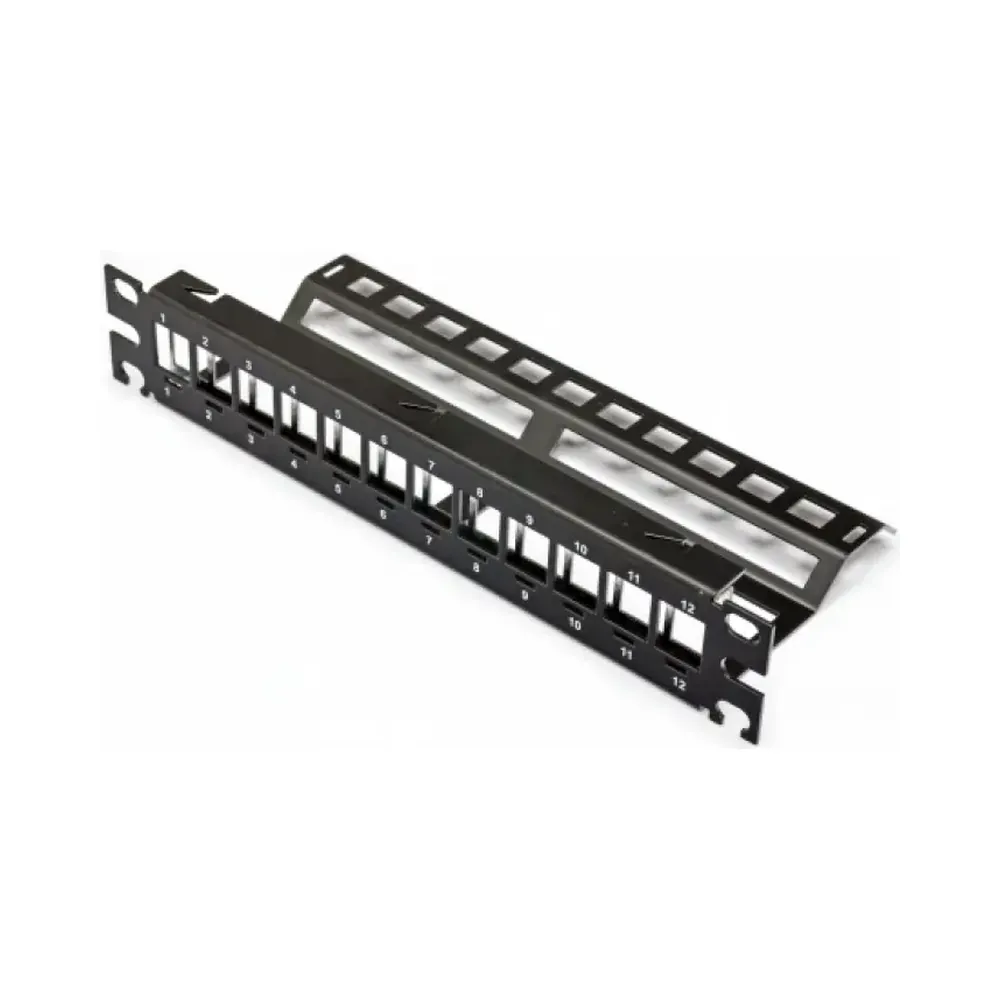

Патч панель 10", 1U, під 12 модулів KeyStone (slim), з заднім організатором

Модульна патч-панель 10″ на 12 модулів KeyStone – одна із складових частин структурованої кабельної системи (СКС), призначена для розключення витої пари з боку точки комутації, наприклад в серверній шафі або комутаційній стійці. Патч-панель виготовлена ​​зі сталі і пофарбована порошковою фарбою. Конструкція передбачає кабельний органайзер для фіксації 12 кабелів звитої пари пластиковими стяжками. Для невикористаних портів під модулі передбачені пластикові заглушки з кріпленням формату KeyStone.

Перевага модульної патч-панелі:

• розміри отвору під KeyStone підібрани таким чином, щоб у них можна було встановити усі відомі модулі наявні на українському ринку (у різних виробників розміри різнятся);

• можливість комбінувати екрановані модулі FTP и STP з модулями без екрану UTP;

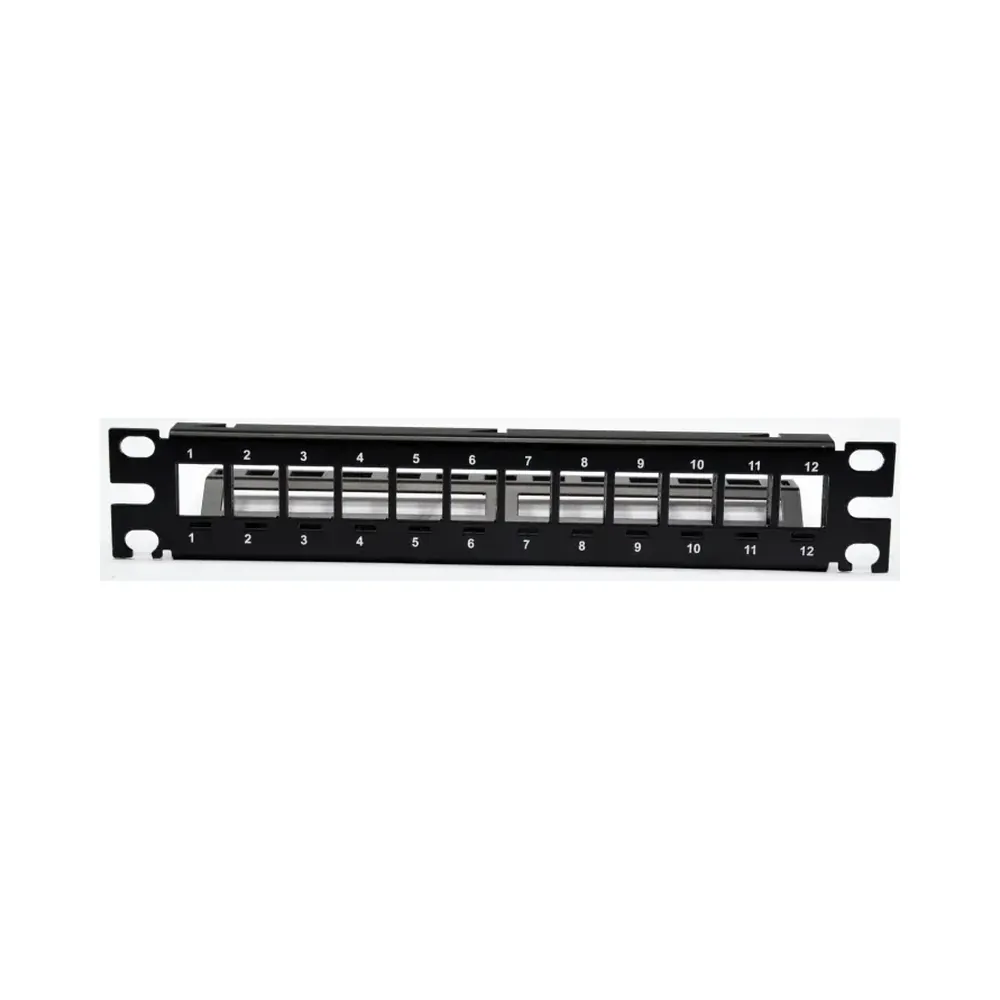

• всі порти промарковані цифрами;

• з лицьової сторони панелі є спеціальні отвори, які дозволяють натиснути на защіпку KeyStone та демонтувати модуль;

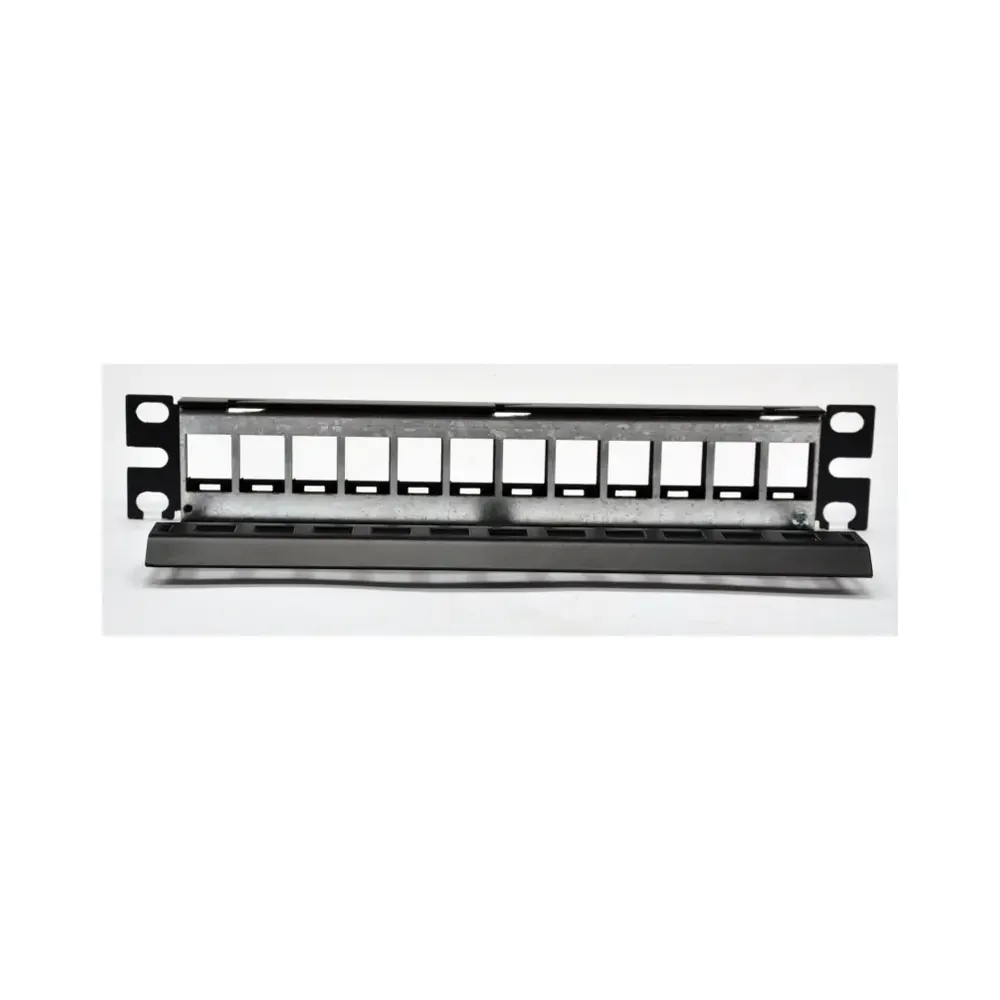

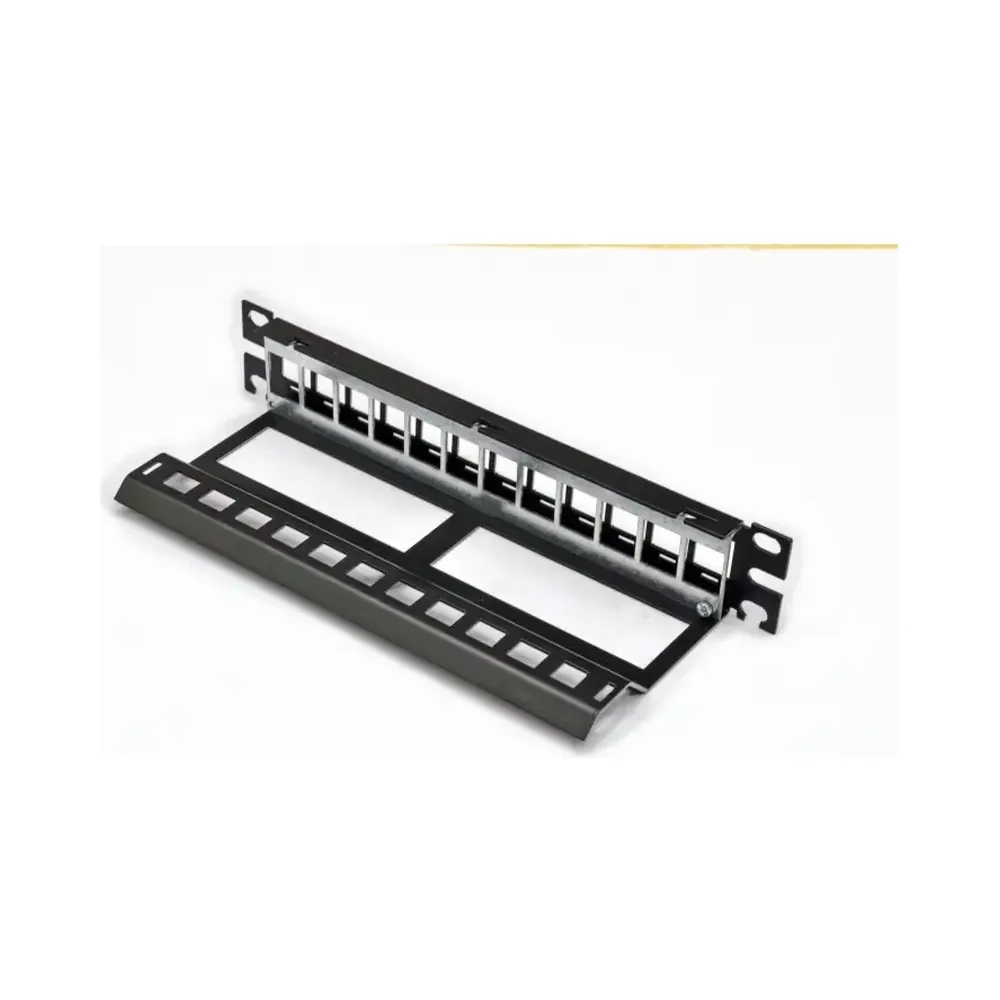

• патч-панель з кабельним організатором до якого підводяться кабелі та кріпляться пластиковими стяжками;

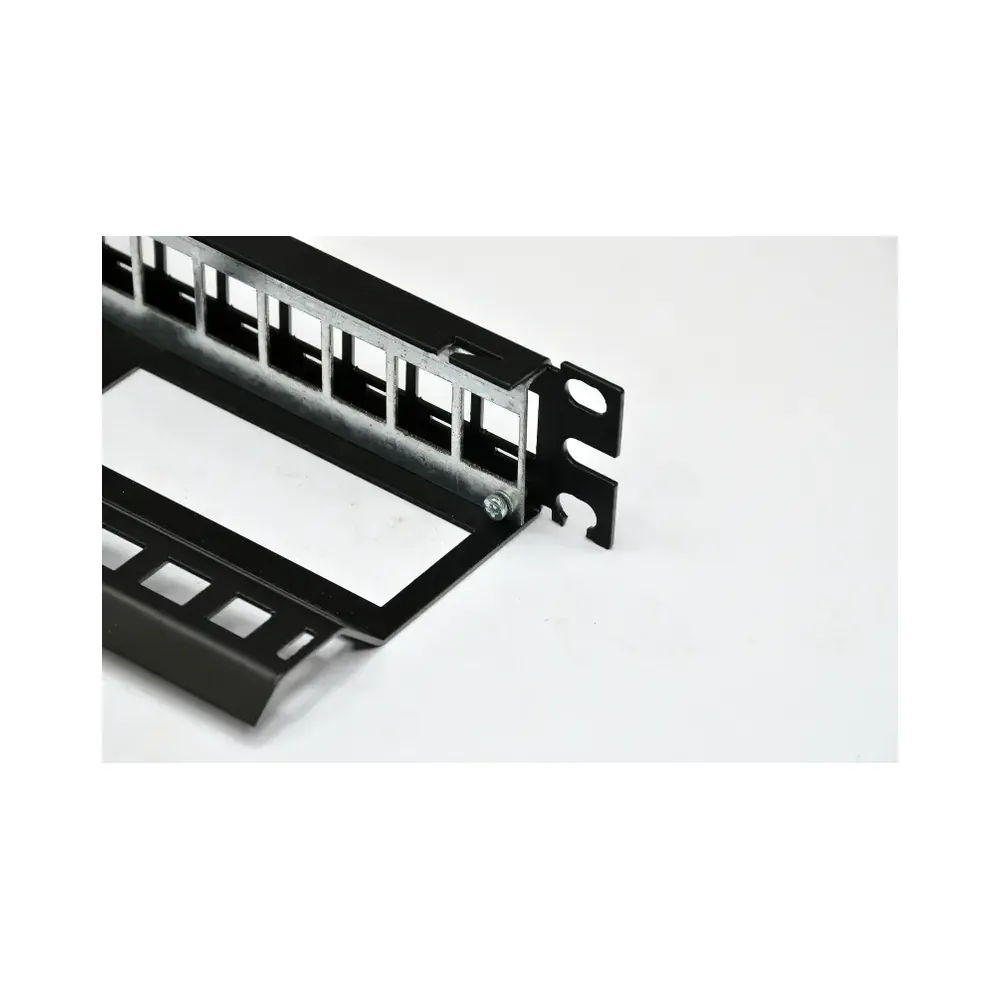

• можливість підключити заземлення до патч-панелі завдяки виготовленій з оцинкованої сталі кріпильної планки під модулі RJ-45;

• зручність розключення витої пари, простота в подальшому масштабуванні мережі;

• в двох нижніх овальних кріпильних отворах присутній проріз що дозволяє виконати встановлення патч-панелі однією рукою в серверну шафу або стійку;

• сервісне обслуговування зазвичай не вимагає демонтажу патч-панелі з направляючих 10″;

• можливість комбінації мідних кабельних ліній з оптоволоконними лініями, встановлюючи оптичні адаптери і мідні модулі;

• економія при побудові мережі менше 24 портів, модульна патч-панель дає можливість купити потрібну кількість модулів, не переплачуючи за непотрібні порти.

Характеристики:

Артикул: CMS-PP12K10RM-B

Конструктив, дюйм: 10″

Кількість портів: 12

Екранування: так

Висота: 1U

Організатор кабелю: так

Тип кріплення: Keystone

Колір: чорний, RAL 9005

Вага, кг: 0.3

Виробник: CMS Україна

Гарантійний термін експлуатації – 12 місяців з дня продажу.
Продукція має сертифікат відповідності.

Модулі до модульної патч-панелі 19″:

– без екрану 5e категорії;

– без екрану 6 категорії;

– без екрану 6а категорії;

– з екраном 5e категорії;

– з екраном 6 категорії;

– з екраном 6а категорії.

За форм-фактором патч-панелі розрізняються по монтажній ширині (10 і 19 дюймів), наявності кабельного організатора, можливістю підключення заземлення для екранованих модулів RJ-45 і кількістю самих модулів (12, 16, 24, 48). По висоті в юнитах патч-панелі бувають 0.5U, 1U, 2U і 3U. Додатковою відмінністю є кріплення модулів, універсальним прийнято вважати KeyStone, в той же час кожен виробник розробляє свій тип кріплення, наприклад у Corning це LANscape.

Стандартом вважається патч-панель на 24 порти RJ-45, її зручно монтувати, обслуговувати, комутувати. Панель на 48 портів це висока щільність комутації, її складніше монтувати, складніше обслуговувати і комутувати, але вона економить місце в серверній шафі. При побудові мережі до 12 портів без значного розширення в майбутньому можна вибрати панель на 16 портів, це заощадить гроші, позбавить від порожніх отворів, надавши комутації естетичний вигляд.

Щоб отримати якісне з’єднання рекомендується використовувати патч-панелі з заднім кабельним органайзером, це допоможе уникнути вигинів і заломів кабелю і спростити подальше сервісне обслуговування, оскільки кожен кабель закріплений окремо. При відсутності заднього органайзера кабель фіксується на основу панелі один над одним, збираючись в пучок, перетягнутий пластикової стяжкою. Для обслуговування необхідно розкусити всі стяжки і розсунути кабелі, що з великою ймовірністю призведе до появи нових несправностей.
