Патч-панель 24 порти SC-Simpl./LC-Dupl./E2000, пуста

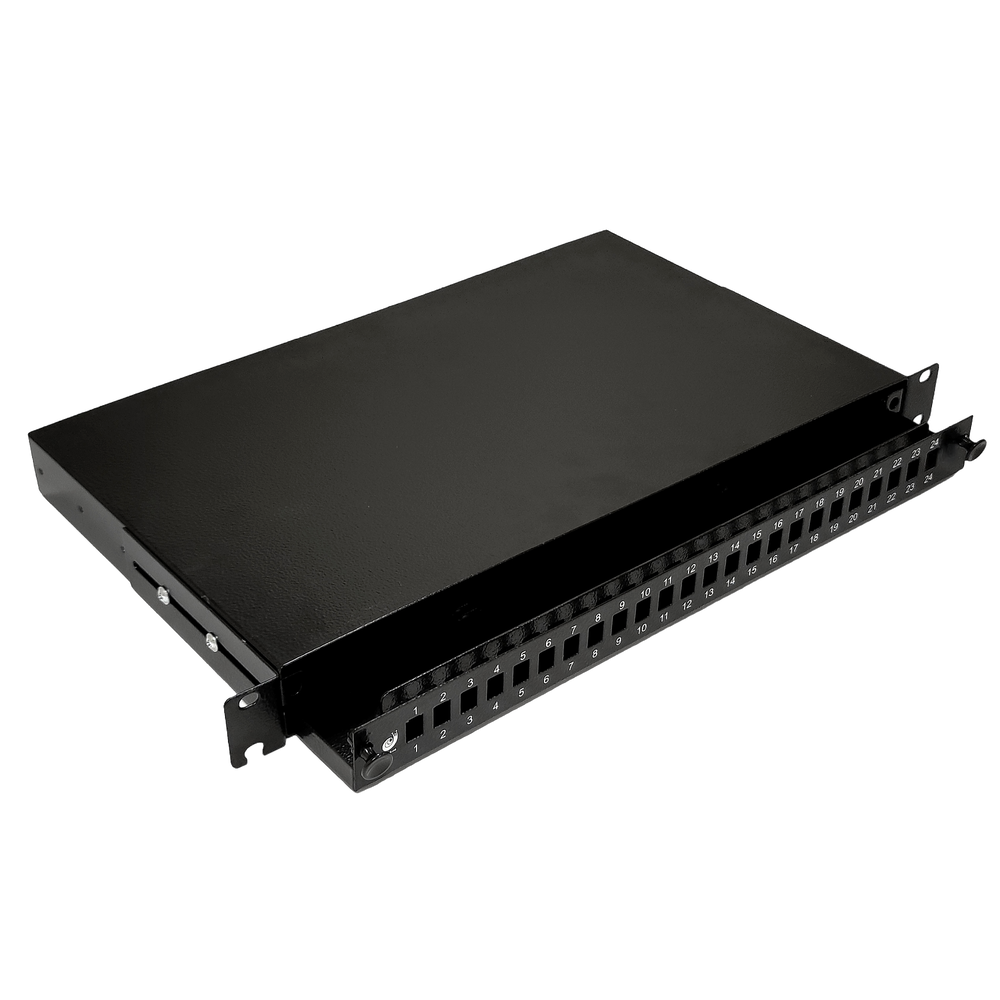

Чорна оптична патч-панель на 24 порти SC Simplex / LC Duplex серії FOPE призначена для організації зварних з'єднань одномодового (SingleMode) або багатомодового (MultiMode) оптичного волокна, а також для захисту зварного з'єднання від механічних пошкоджень. Найчастіше оптичний кабель з'єднують з пігтейлом, роз'єм якого підключають в SC або LC адаптер, але можливе і прохідне зварювання, коли частина ВО волокон виводитися на лицьову частину панелі, а інша частина зварюється далі до наступної точки комутації. 24 адаптера SC Simplex дозволяють підключити 24 волокна з роз'ємом SC, а 24 адаптера LC Duplex дозволяють підключити 48 волокон з роз'ємом LC. Ці типи адаптерів можна комбінувати, поєднуючи різні коннектори і типи оптичного волокна. ВО панель виготовлена ​​під серверні шафи і стійки шириною 19", монтажна висота 1U.

Покращена конструкція взаємозамінних елементів патч-панелі серії FOPE дозволяє поєднувати кабельні вводи PG 11 і PG 13,5 з вводами з поролоном для патч-кордів, кабельними організаторами і кріпленнями типу "сота" для фіксації великої кількості кабелю на пластикові стяжки. Вводи PG розташовані під кутом 30° дозволяють уникнути значного вигину волоконно-оптичного кабелю при установці в шафу з невеликою глибиною, запобігаючи тим самим затухання сигналу при тестуванні рефлектометром або оптичним вимирювачем потужності.

ODF панель CMS на 24 адаптера виготовлена ​​зі сталі 1 мм, що дозволяє витримувати навантаження підведених оптичних кабелів без деформації в 19-ти дюймових направляючих. Корпус пофарбований чорною порошковою фарбою захищаючи його від корозії, що дозволяє виробнику давати розширену гарантію на продукцію. На основі корпусу розташоване універсальне кріплення під сплайс-касету на 12 або 24 з’єднання. Оптична патч-панель вміщує до чотирьох касет по 24 волокна, що відповідає 96-й зварюванням. Є можливість регулювати глибину установки волоконно-оптичних адаптерів SC симплекс і LC дуплекс в трьох положеннях. Для доступу до сплайс-касети, пігтейлів і адаптерів не потрібно виймати ВО панель з направляючих, досить відкрити два пластикових кріплення і витягти її основу під кутом 30°, що дозволяє виконати огляд або збільшення зварних з'єднань без відключення оптичних патч-кордів та демонтажу панелі. Завдяки боковим тримачам установчу глибину ODF патч-панелі можна регулювати щодо вертикальних напрямних (реків) виносячи або ховаючи її за них в діапазоні п'яти сантиметрів. Якщо реки встановлені дуже близько до дверей серверної шафи і оптичні патч-корди розміщені впритул до них, можна засунути панель в глиб шафи, запобігаючи тим самим залом патч-кордів. Патч-панель універсальна і розрахована на установку SM (одномод) і MM (мультимод) адаптерів.

Ключові особливості лінійки FOPE:

Характеристики:

• Артикул: UA-FOPE24SCS-B
• Кількість адаптерів: 24
• Тип адаптерів: SC Simplex / LC Duplex
• Монтажна висота: 1U
• Конструктив, дюйм: 19"
• Ширина основи, мм: 432
• Глибина, мм: 265
• Висота, мм: 40
• Товщина металу, мм: 1
• Колір: чорний, RAL 9005
• Вага: 2.80
• Пакунок, см: 49x29x5.5
• Бренд: CMS Україна
• Гарантійний термін експлуатації — 18 місяців з дня продажу.
• Продукція має сертифікат відповідності.

Комплектація:

• Основа — 1 шт
• Кришка — 1 шт
• Фальш-панель — 1 шт
• Панель вводів – 2 шт
• Бічний тримач — 2 шт
• Фіксатор корпусу — 2 шт
• Кріплення — 10 шт
