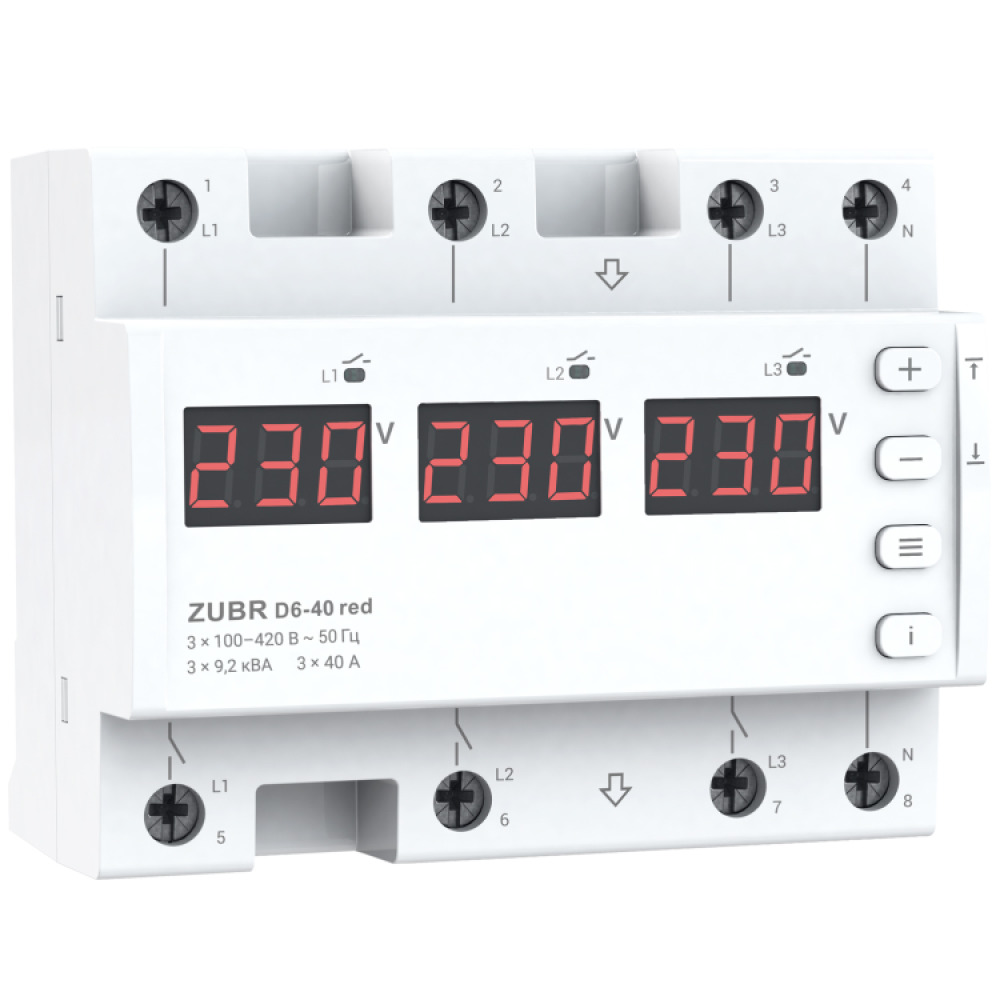

Реле напруги ZUBR D6-40 red 3х40 Ампер

Два режими роботи

Реле напруги ZUBR D6 red призначений для захисту побутового та промислового електрообладнання (в т.ч. трифазних електродвигунів) та може працювати в режимах: однофазного або трифазного навантаження.

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі і в разі аварії на одній з фаз, буде відключена тільки аварійна фаза. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!

У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і в разі аварії на одній з фаз, будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором!

Під час роботи реле вимірює і відображає діюче значення напруги на кожній з фаз. Всі налаштування та значення аварійних відключень зберігаються в енергонезалежній пам’яті.

Короткий відеоогляд

Вигідне рішення та 6 модулів в щиті

Фінансово ZUBR D6 red вигідніше, ніж три однофазних реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).

Точність вимірювання та професійна модель вимкнення навантаження

ZUBR D6 red використовує метод вимірювання напруги в мережі — True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

ВАЖЛИВО! Якщо ви звіряєте показання реле з вашим вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше показання реле і вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж більше довіряєте своєму вимірювальному приладу, то показання реле можна відкоригувати поправкою в показаннях напруги на екрані реле ± 20 В.

Ви можете задіяти професійну модель затримки часу вимкнення. Вона дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Безпека і комфорт в користуванні

• Реле напруги ZUBR D6 red оснащені захистом від перегріву. Він активується, якщо температура всередині корпусу перевищить 70 °С.
• Ви можете подивитися температуру всередині корпусу в будь-який момент, для моніторингу стану реле.
• Ви можете заблокувати кнопки управління реле, щоб ніхто випадково не змінив параметри його роботи.
• Ви можете відключити екрани реле в режимі очікування, щоб комфортно використовувати реле в житловому приміщенні. У разі аварії на якійсь із фаз, екран буде блимати.

Додаткова безпека обладнання, яке захищається

В ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу техніки, що захищається, за рахунок зменшення повторних спрацьовувань реле:

• регульована максимальна кількість спрацьовувань захисту поспіль;
• регульований гістерезис за напругою.

Журнал аварійних спрацьовувань

Журнал здатний зберігати в незалежній пам’яті 99 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термозахисту). Щоб оцінити стан і якість вашої електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер і частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазного та трифазного навантаження).
