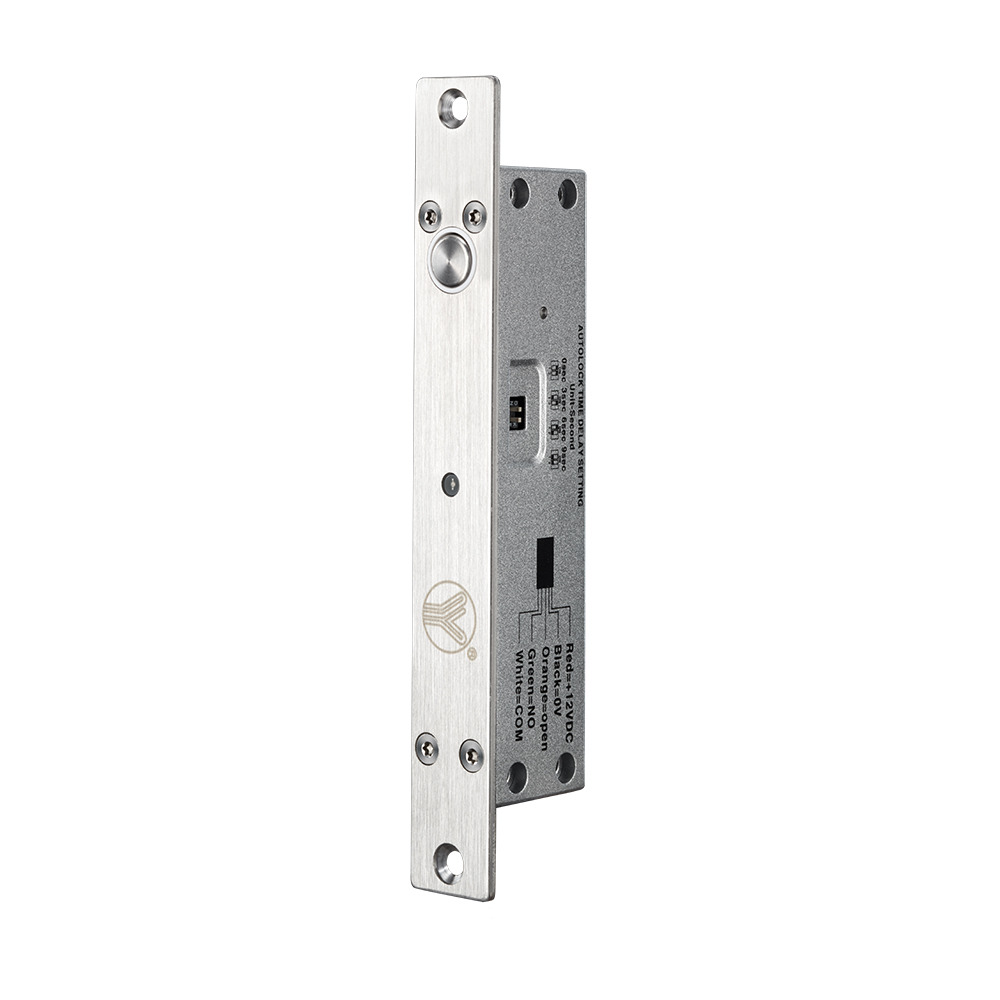

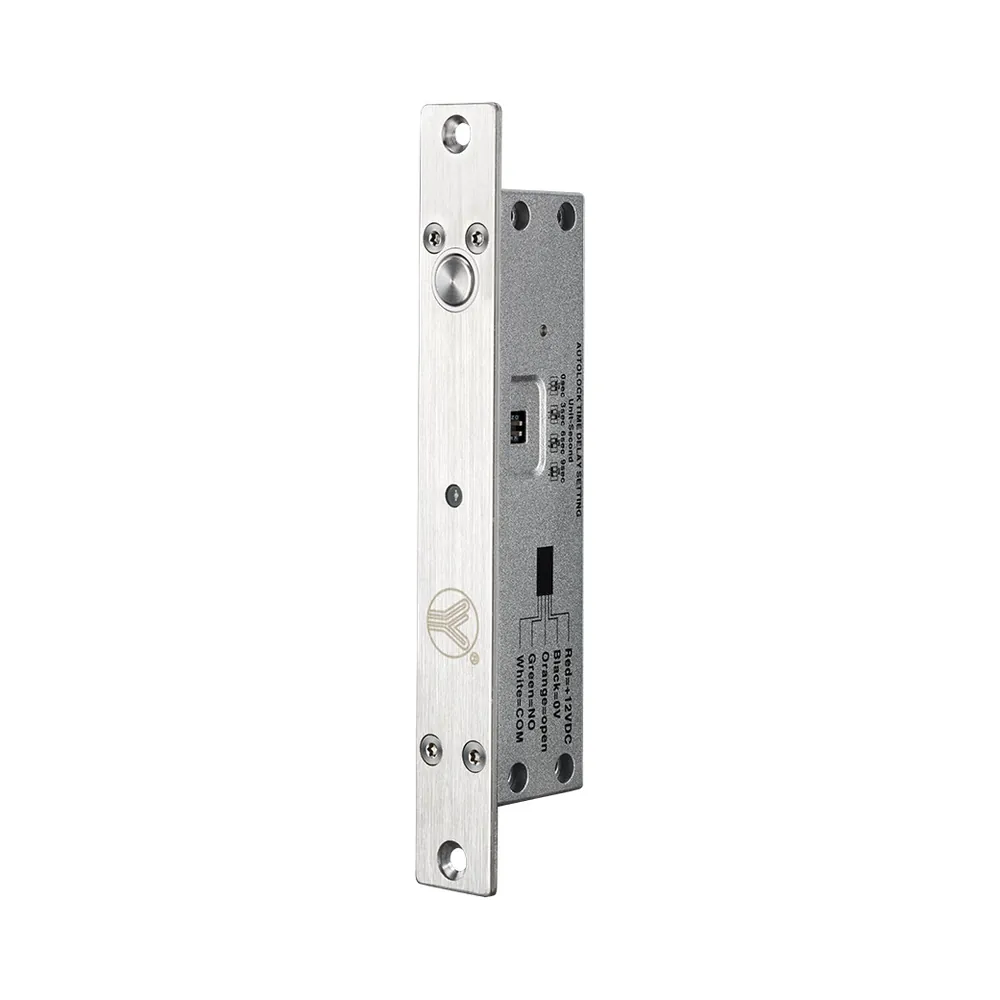

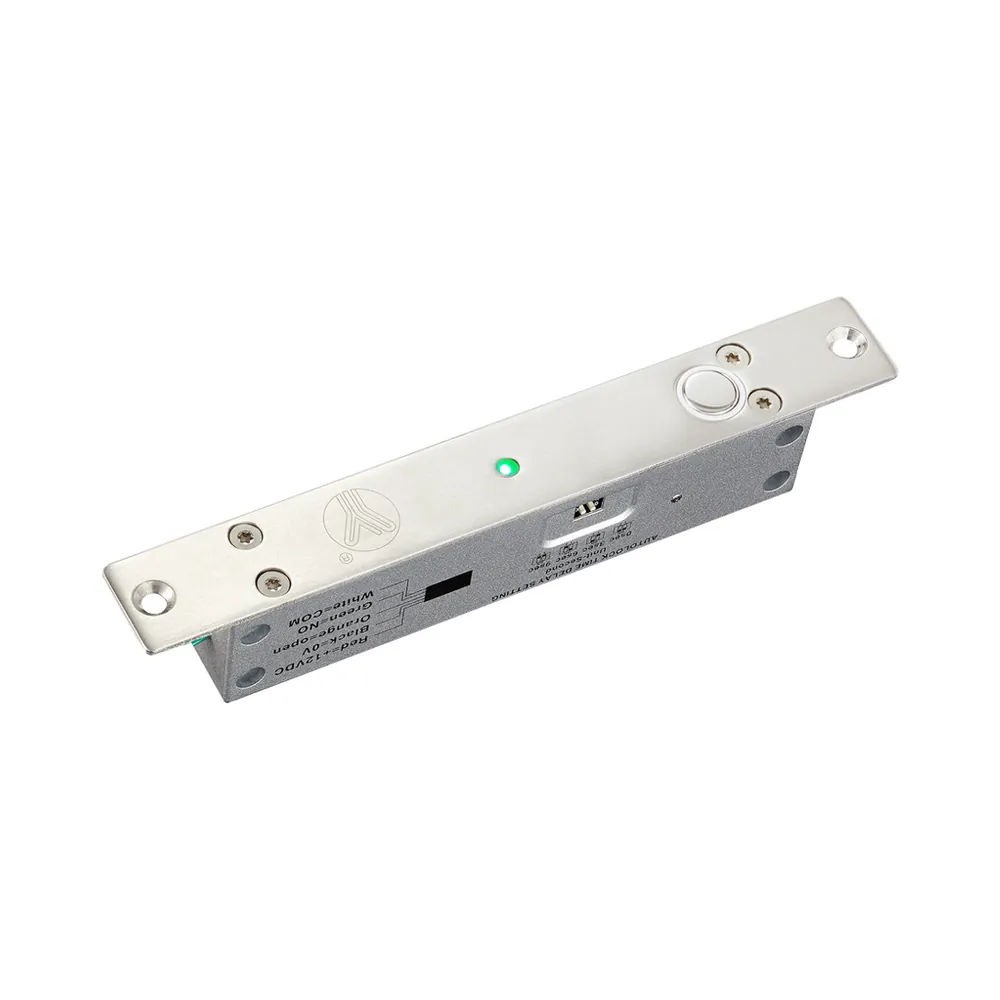

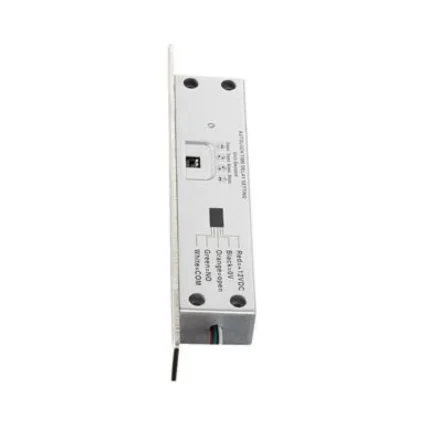

Ригельний замок YB-500A(LED) – 24 V врізний для системи контролю доступу

Врізний електроригельний замок YB-500A(LED) – 24 V призначений для встановлення всередині приміщення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев’яних, а також скляних дверей.

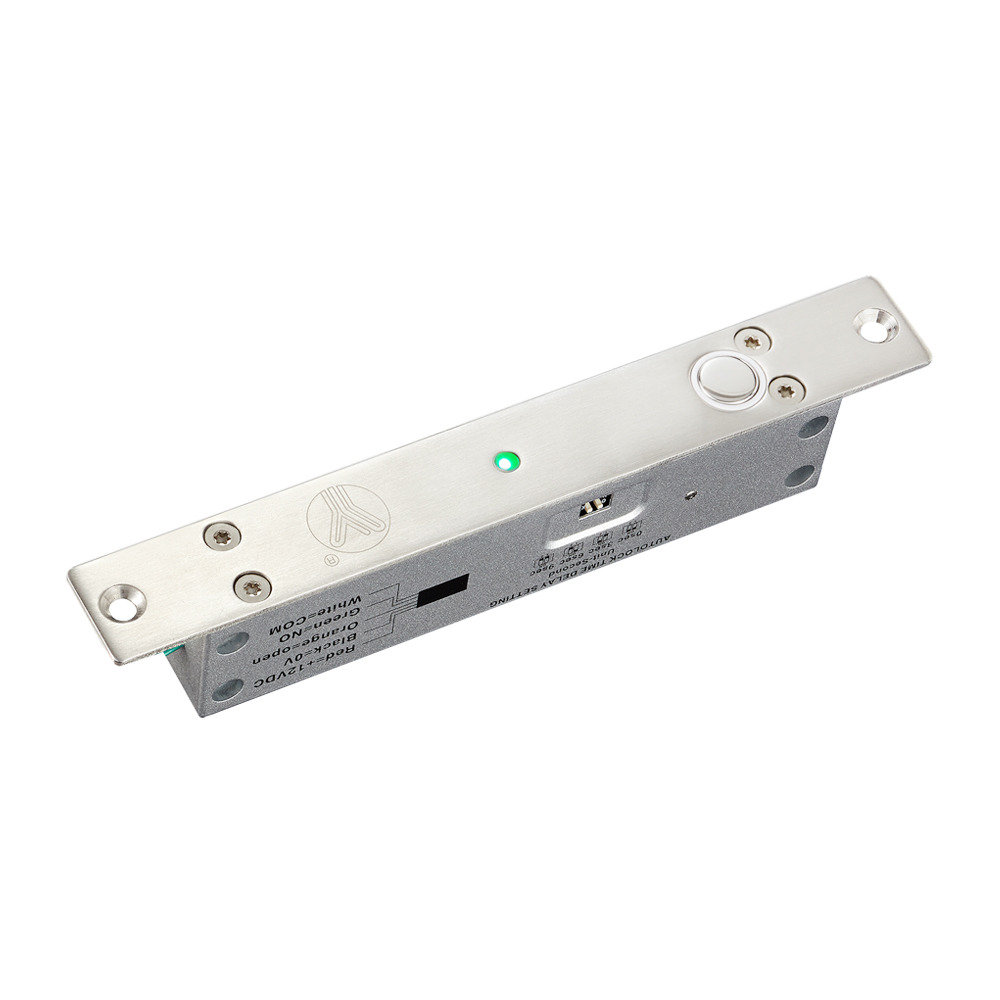

Оснащений вбудованим LED-індикатором стану дверей і таймером затримки замкнення 0 | 3 | 6 | або 9 с (перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500A(LED) – 24 V
Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відмикається замок управляючим контактом.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Замок ригеля використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500A(LED) – 24 V

Тип замку: електроригельний
Тип встановлення: врізний
Сила утримання: 1000 кг
Таймер затримки: 0 | 3 | 6 | 9 с
Виходи: NO/COM
Без живлення: відімкнений
Живлення: 24 В
Споживання: 960 мА (робоче) / 180 мА (режим очікування)
Розміри:

замок: 192x25x37 мм
відповідна планка: 90x25x2 мм
ригель: діаметр 16 мм, довжина 13 мм (прямий)

Вбудований індикатор стану дверей
Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500A(LED) – 24 V

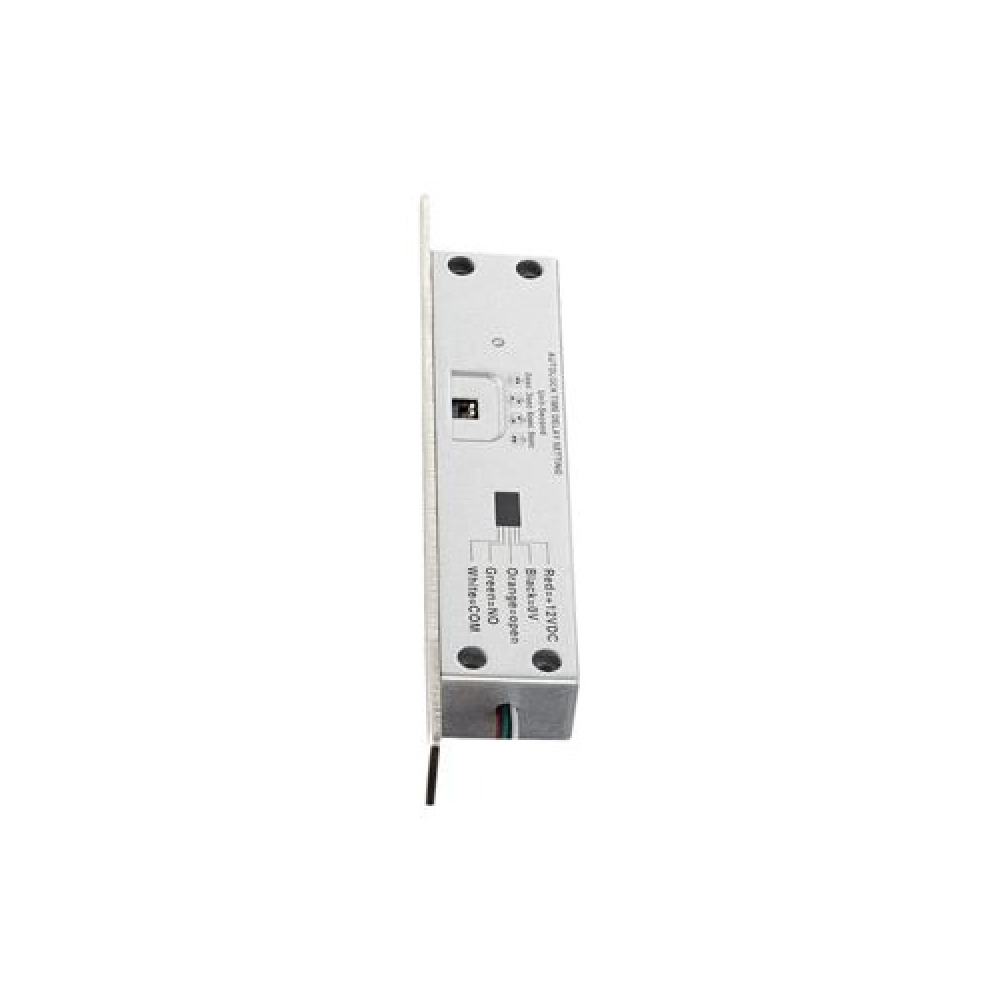

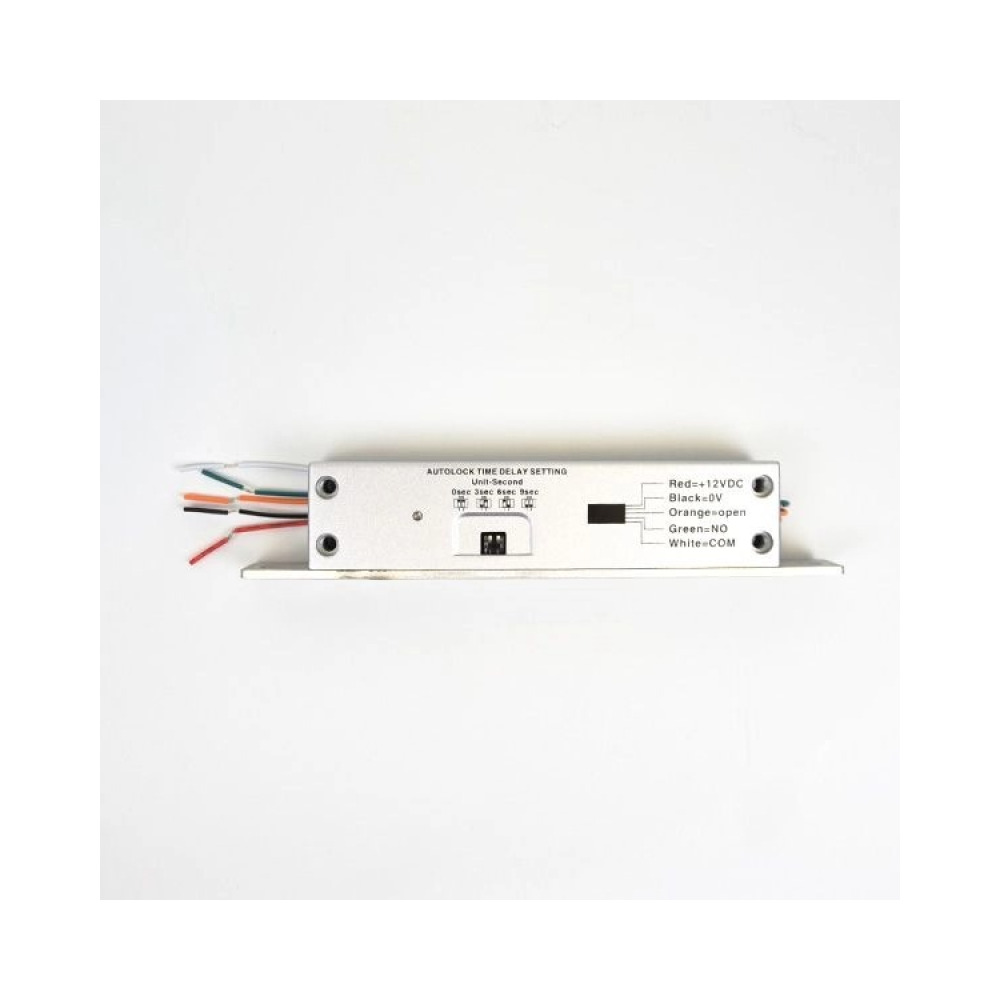

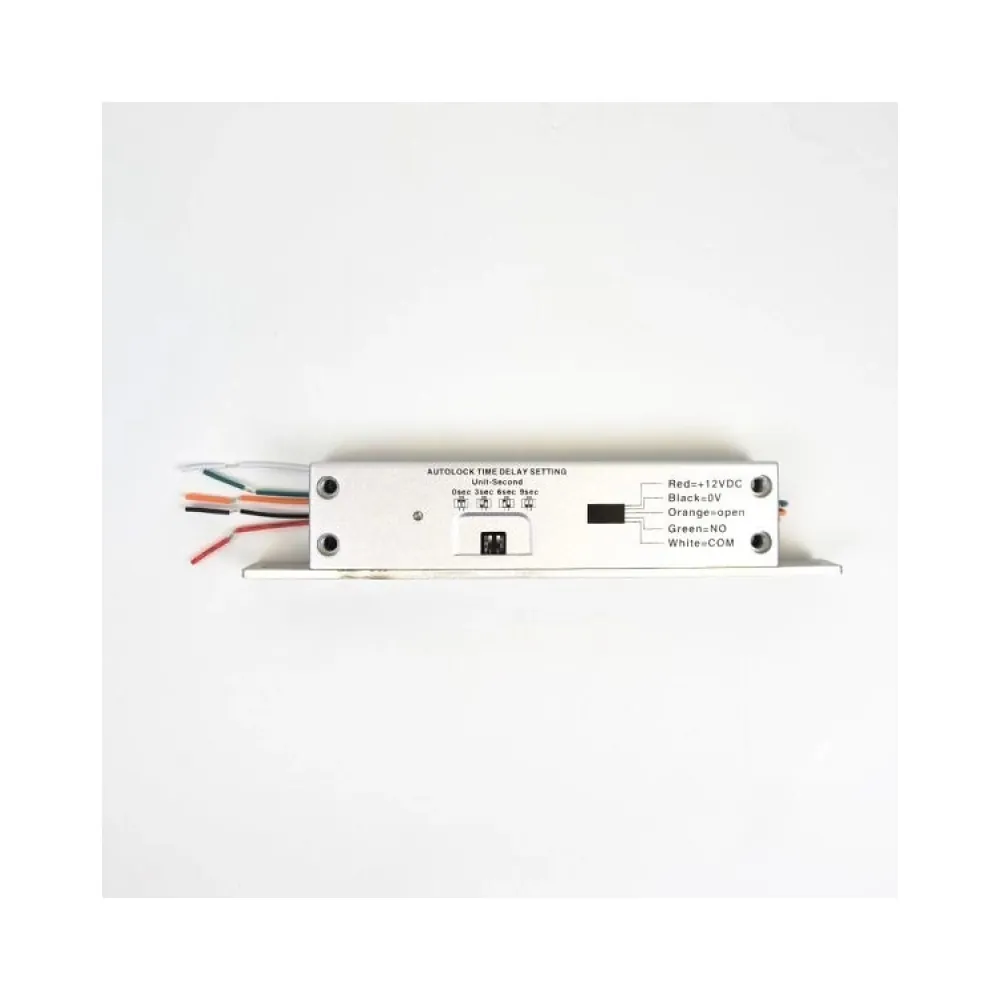

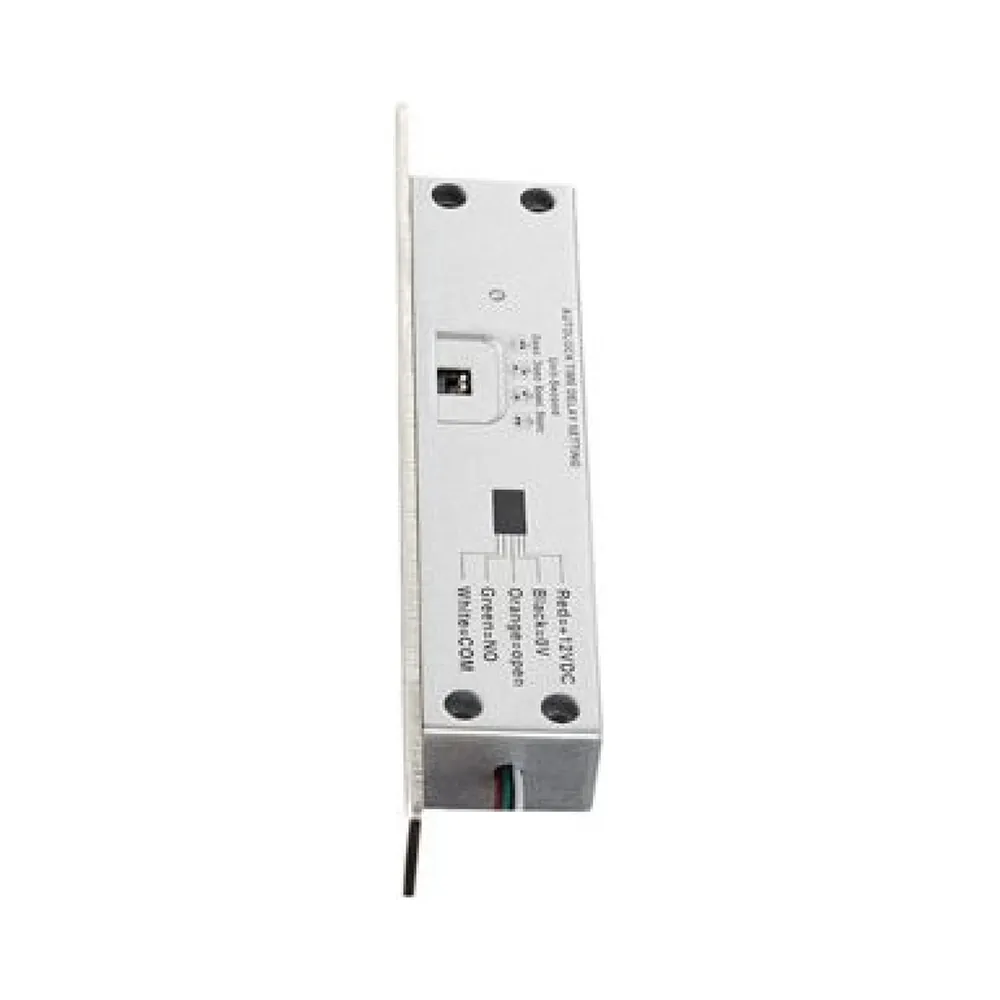

Налаштуйте таймер затримки (перемикається перемичками на замку)
Зробіть нішу в дверній коробці / дверях, розміром 35х137.6 мм, глибиною 40 мм і встановіть замок врівень з поверхнею

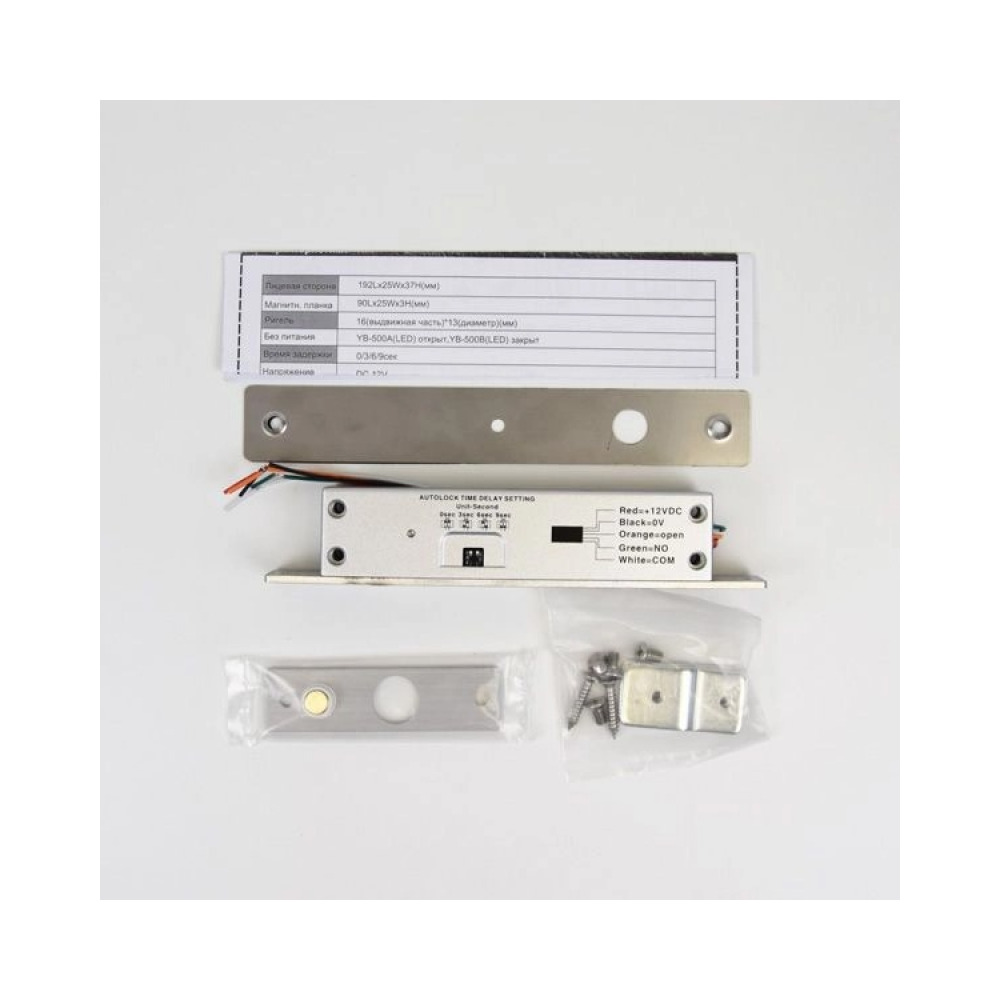

Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
Прикладіть накладку на замок і зафіксуйте шурупами
Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
Згідно з інструкцією підключення, підключіть замок до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ
Електроригельний замок YYB-500A(LED) – 24 V сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
