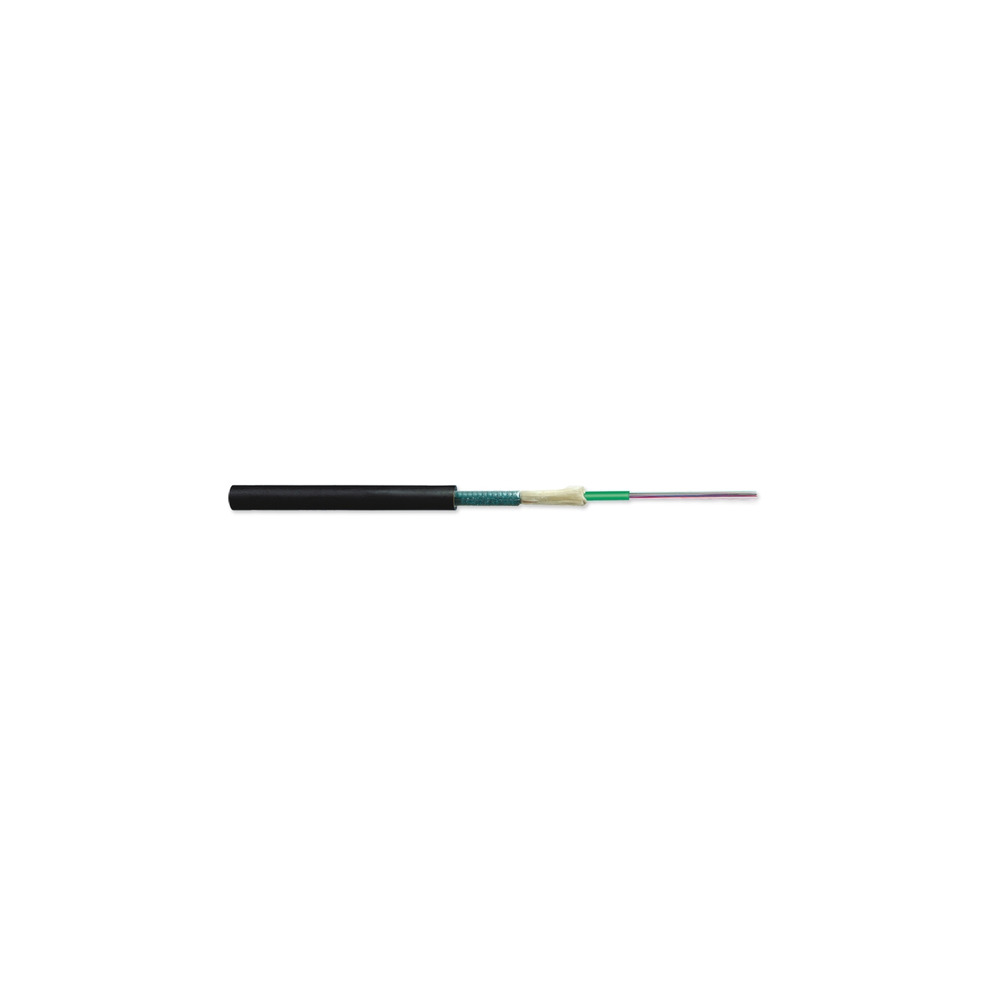

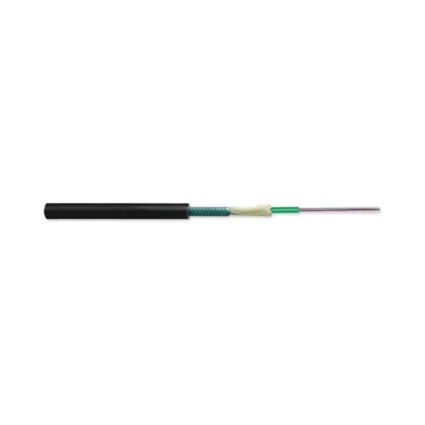

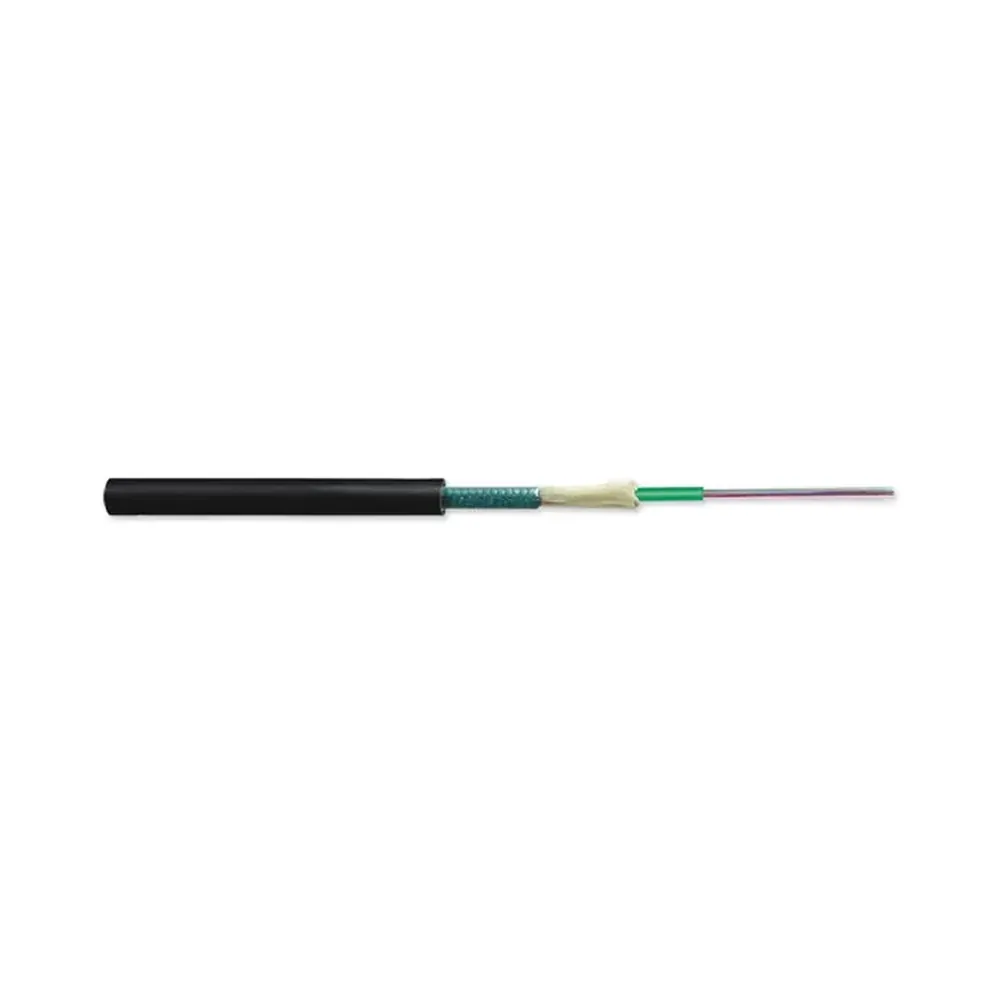

ВО кабель універс., U-DQ(ZN)(SR)H 12F OM3CC, гофр. броня, LSZH/FRNC

• Попередній артикул: FWCT01-S0012-H004
• Попереднє кодування: DIN VDE 0888-3 A-DQ(ZN)(SR)H

Кабель A-DQ(ZN)(SR)H захищений металевою бронею, має вогнестійку оболонку, призначений для прокладки між і усередині будівель, в магістральних повітроводах, кабельростах, може бути прокладений в грунт.

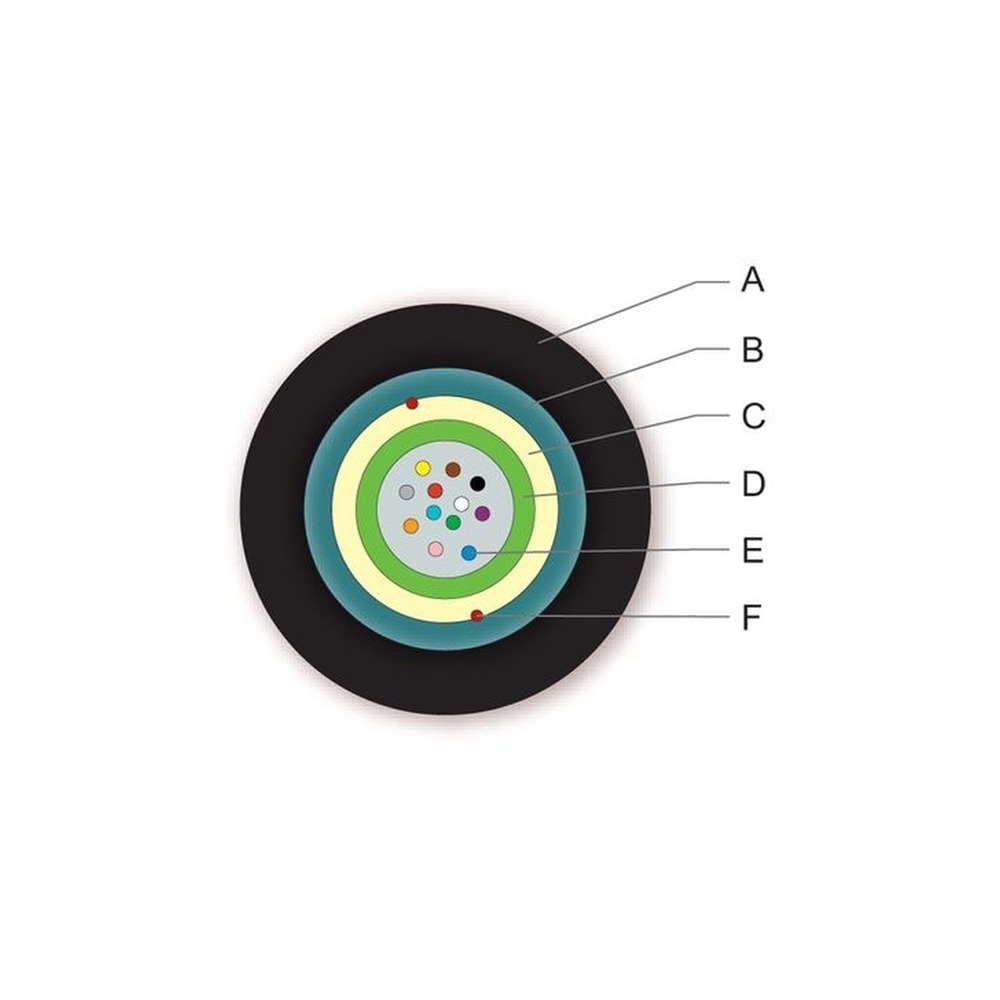

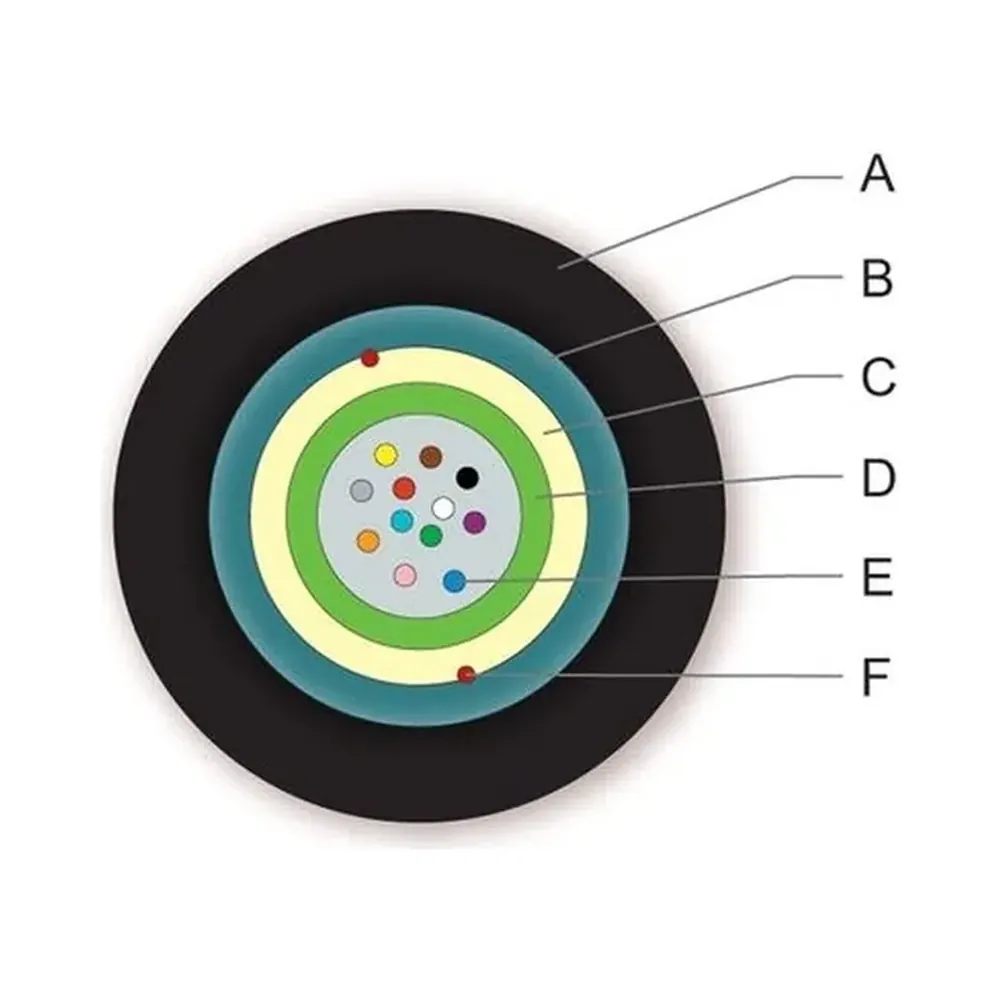

• A. FRNC / LSZH оболонка, чорний
• B. Гофрированная сталева стрічкова броня
• C. Арамідні нитки, набухають елементи
• D. Трубка з гелем і волокнами
• E. Волокна, 250 мкм
• F. Нитка для зняття ізоляції

Основні характеристики

• Застосування: всередині приміщень і на вулиці
• Бронювання: гофрована сталева броня
• Матеріал оболонки: LSZH/FRNC
• Тип волокон: 50мкм, MM, (OM3)
• Кількість волокон: 12
• Кількість волокон у пучку: 12
• Кольори волокон: синій, помаранчевий, зелений, коричневий, сірий, білий, червоний, чорний, жовтий, фіолетовий, рожевий, бірюзовий
• Кількість пучків: 1
• Колір роздільної нитки для окремих пучків: синій, помаранчевий
• Колір центральної трубки: зелений
• Діаметр центральної трубки:3мм
• Кількість ниток для зняття ізоляції: 2
• Товщина зовнішньої оболонки: 1.5мм

Діапазон температур

• Установка і монтаж -5 ° C до 50 ° C
• Експлуатація від -20 ° C до 60 ° C
• Зберігання від -25 ° C до 70 ° C

Механічні характеристики кабелю

• Номінальний зовнішній діаметр 7,5 мм
• Вага 76 кг/км
• Мінімум радіус вигину при прокладці 150мм
• Мінімум радіус вигину при експлуатації 110 мм
• Максимум. межа міцності при розтягуванні при прокладці 1000 N
• Міцність на здавлювання 2000 Н/10 см
• Пожежне навантаження 1,16 МДж/м

Оптичні характеристики

• Тип волокна: G 50/125 ULTRA-BEND 7.5
• Довжини хвиль для передачі сигналу: 850нм / 1300нм
• Максимальне згасання: 2,8дБ/км / 1,0дБ/км
• Типове загасання 2,4дБ/км / 0,8дБ/км
• Передача 1 Gigabit Ethernet 1000м / 600м
• Передача 10 Gigabit Ethernet 300м / 333м

Максимальна довжина кабелю на котушці 4000 м
