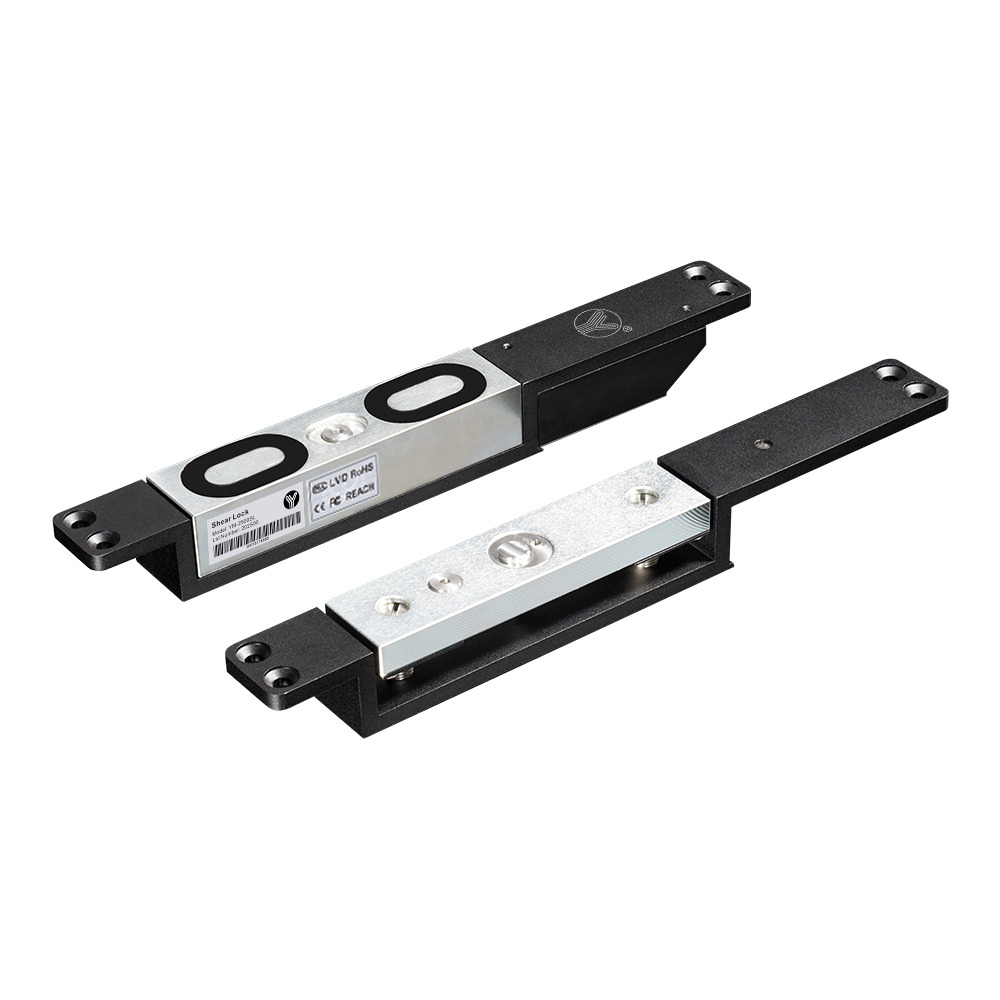

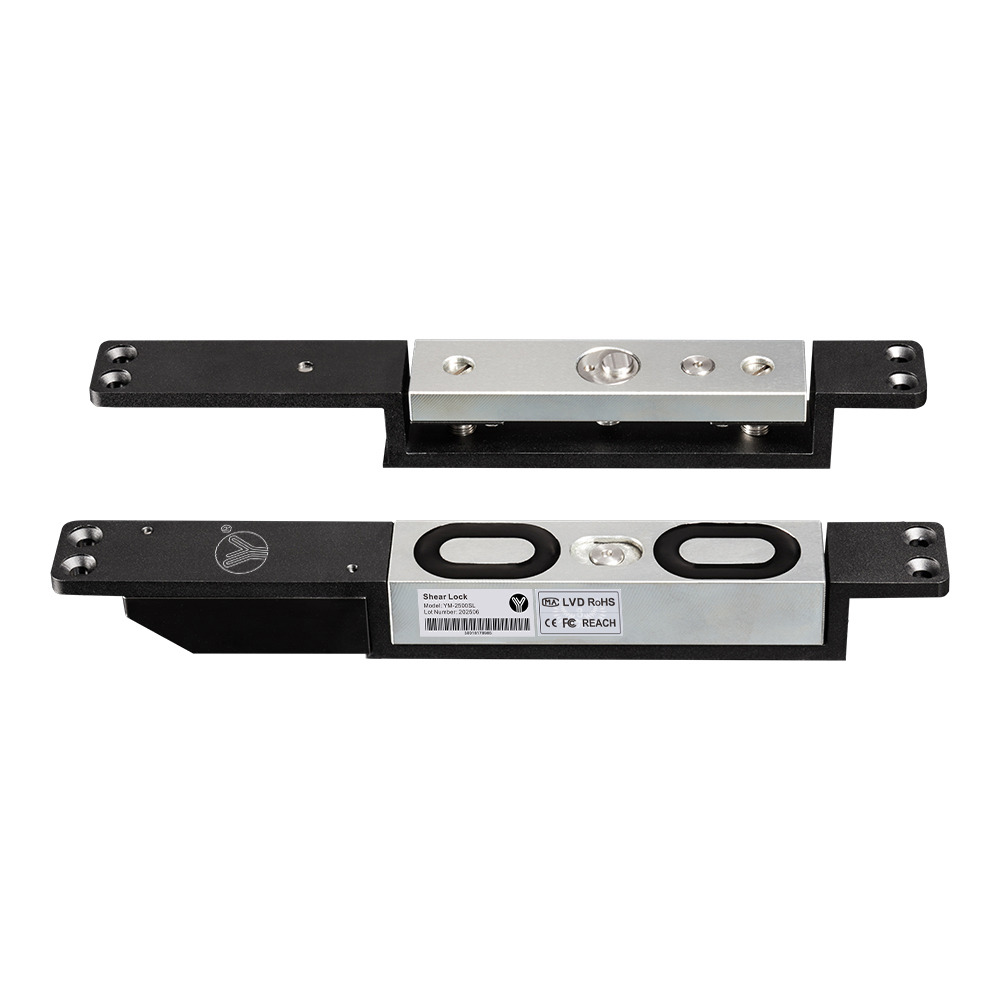

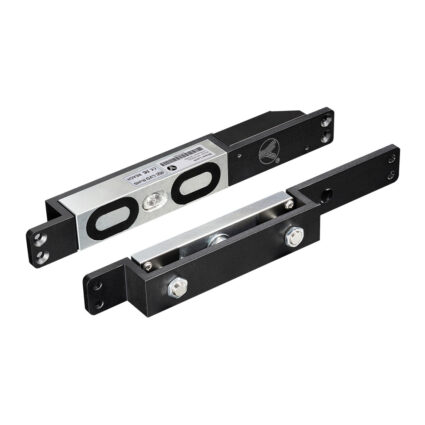

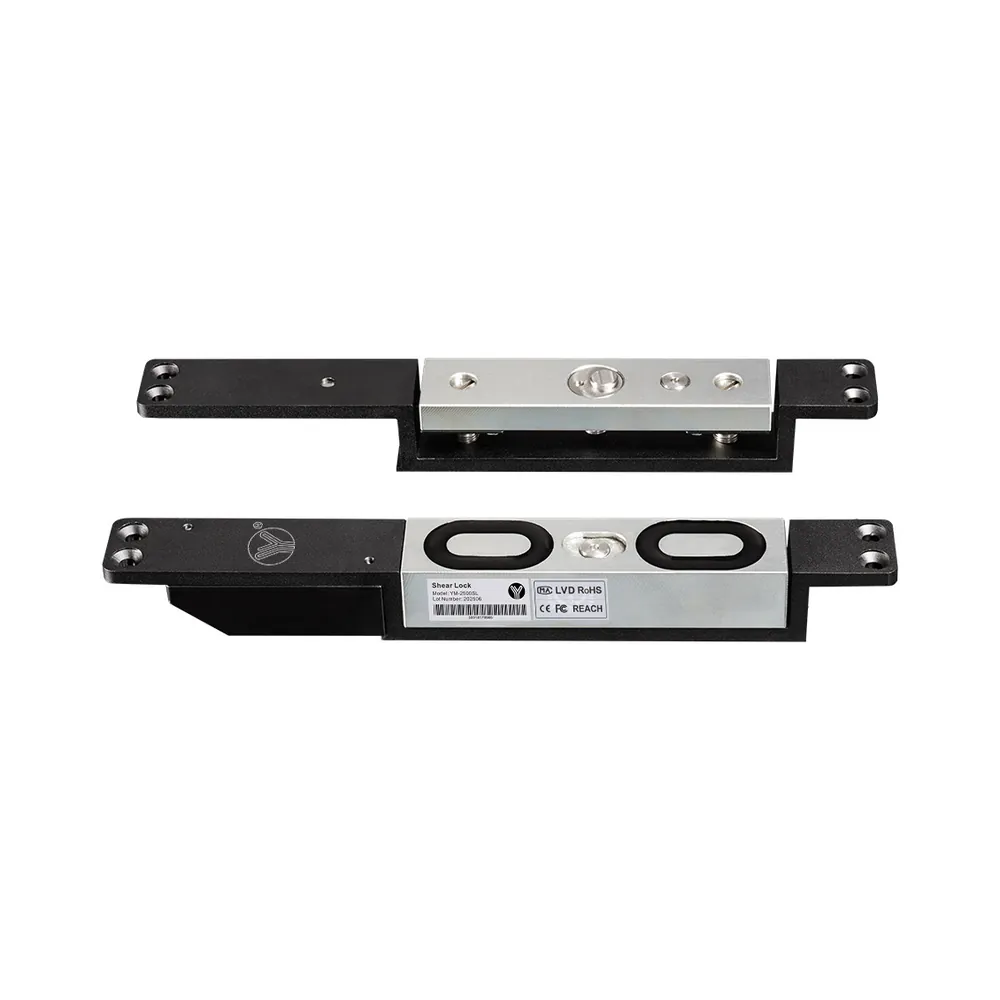

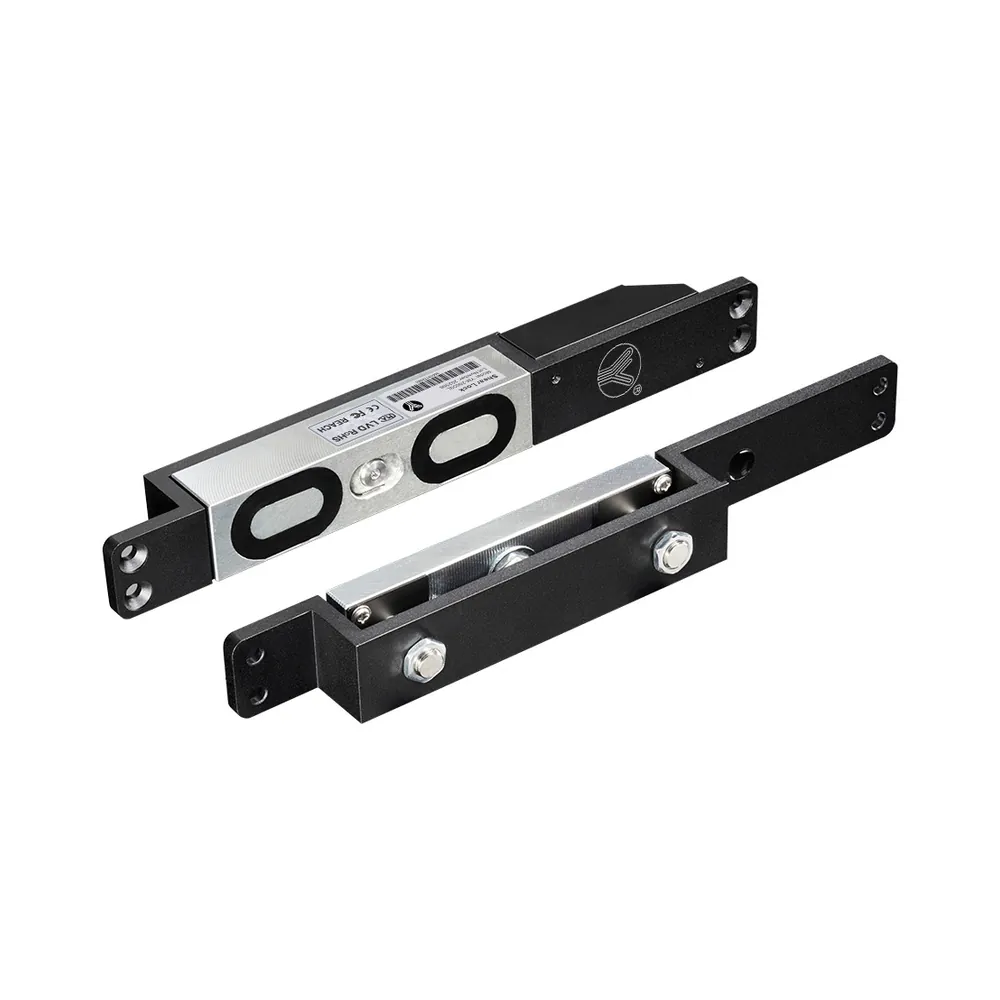

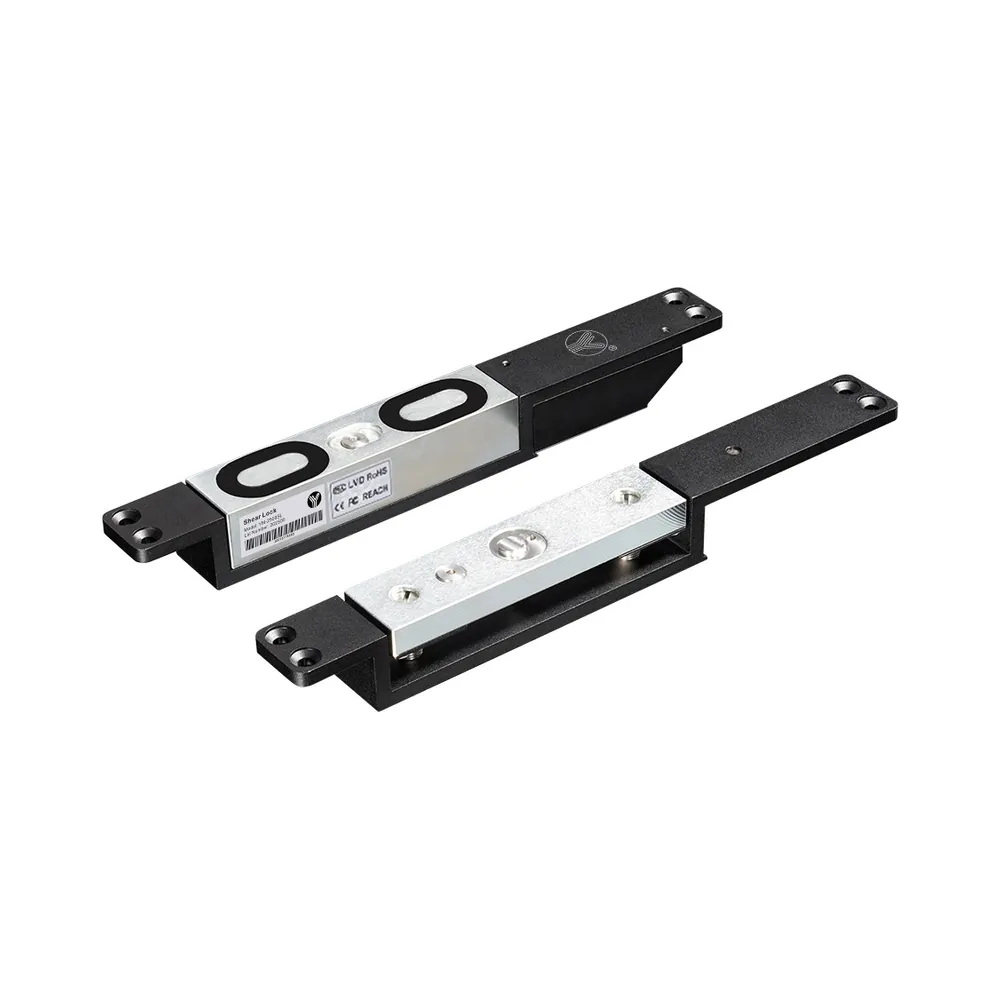

Електромагнітний замок Yli Electronic YM-2500SL посилений із таймером затримки

YM-2400SL — врізний електромагнітний замок із таймером затримки на 0, 5, 10, 15 с і датчиком стану дверей та замка, із силою утримання до 1200 кг на відрив. Передбачені сухі контакти для визначення стану замка і дверей (NO, NC, COM).

Бренд Yli Electronic.

Призначений для внутрішнього встановлення на важкі металеві, металопластикові та дерев’яні двері.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок — пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної металевої планки з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-2400SL

Електромагнітний замок встановлюється на дверну коробку, відповідна планка — на двері. При подачі живлення (DC12V або DC24V) замок притягує відповідну планку, надійно зачиняючи двері. У разі відсутності живлення замок відкривається, що відповідає вимогам пожежної безпеки.

Для компенсації удару при закритті дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступом (СКУД). Найчастіше встановлюються на вхідні двері в під’їздах, офісах, банках, бізнес-центрах та інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-2400SL

Сила утримання: 1200 кг
Час затримки: 0, 5, 10, 15 с
Контроль стану: сигнал блокування (NO/NC/COM)
Матеріал корпусу: анодований алюміній
Матеріал відповідної частини: цинк
Живлення: DC12V / DC24V (перемикається перемичкою)
Споживання: 1800 mA (у роботі), 500 mA (у режимі очікування)
Розміри замка: 265 × 30 × 30 мм
Розміри відповідної планки: 265 × 30 × 36.4 мм

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

Підготуйте нішу для замка та підведіть кабель
Підключіть провід до замка
Встановіть замок у нішу та закріпіть гвинтами
Підготуйте нішу в дверях для відповідної планки (так, щоб у закритому стані вона знаходилась навпроти замка)
Закріпіть відповідну планку та зафіксуйте гвинтами

ВАЖЛИВО! Не затягуйте надто сильно центральний болт відповідної планки. Повинен залишатися невеликий люфт для забезпечення щільнішого прилягання.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

(+) до червоного проводу;
(−) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-2400SL сумісний із кодовими клавіатурами, зчитувачами, кнопками виходу, аудіо- та відеодомофонами всіх типів, а також іншими пристроями систем контролю доступу.
