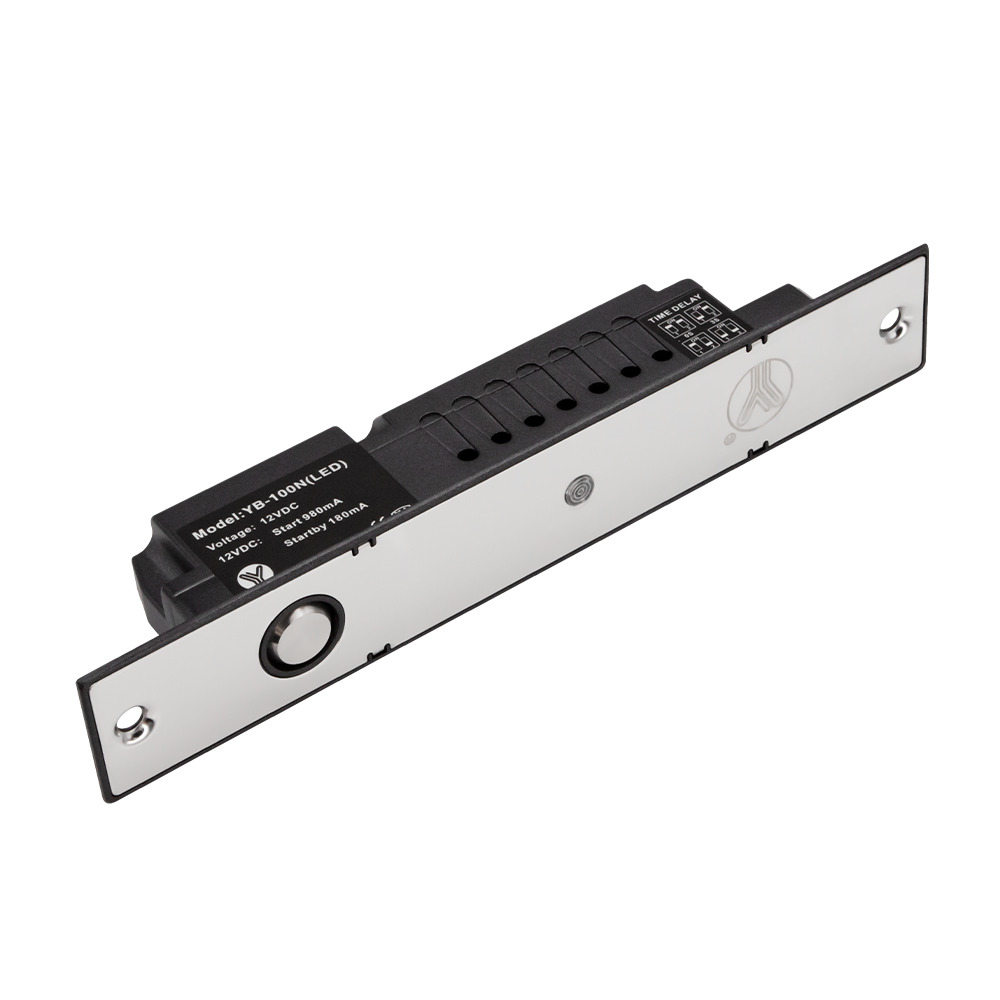

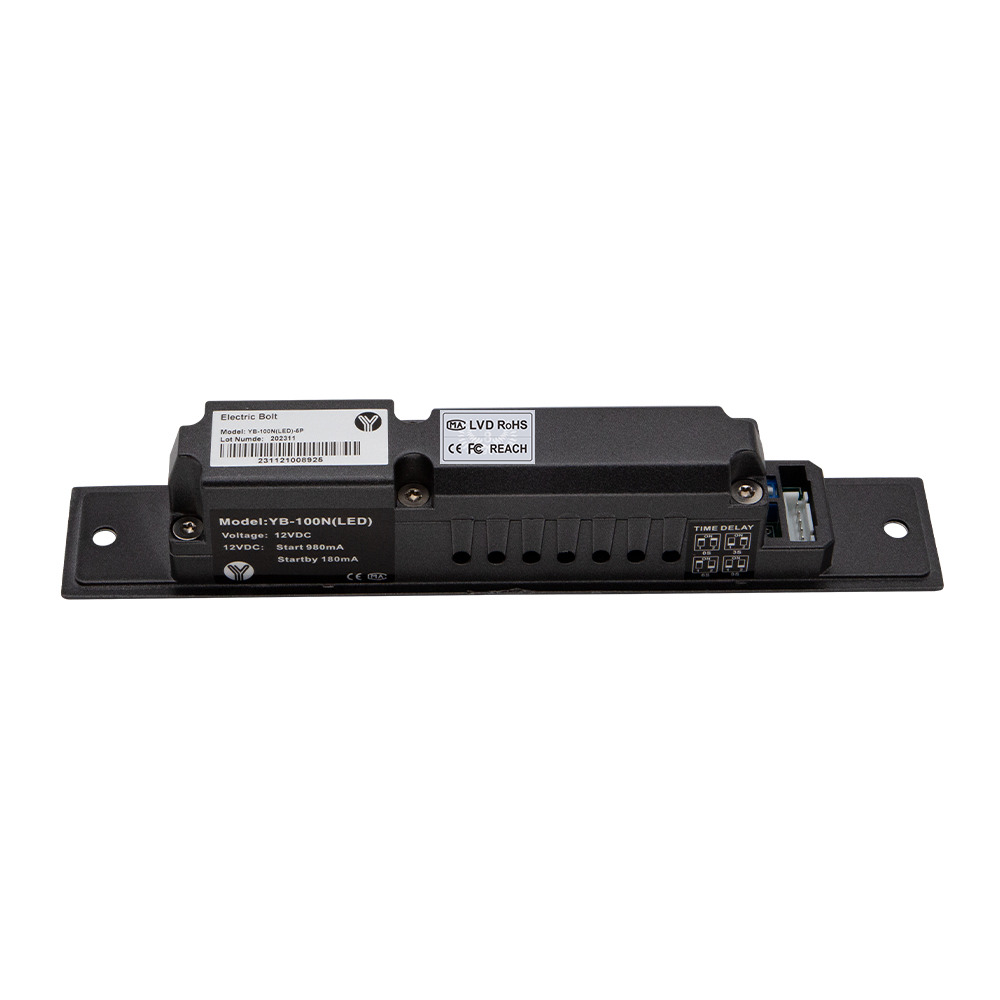

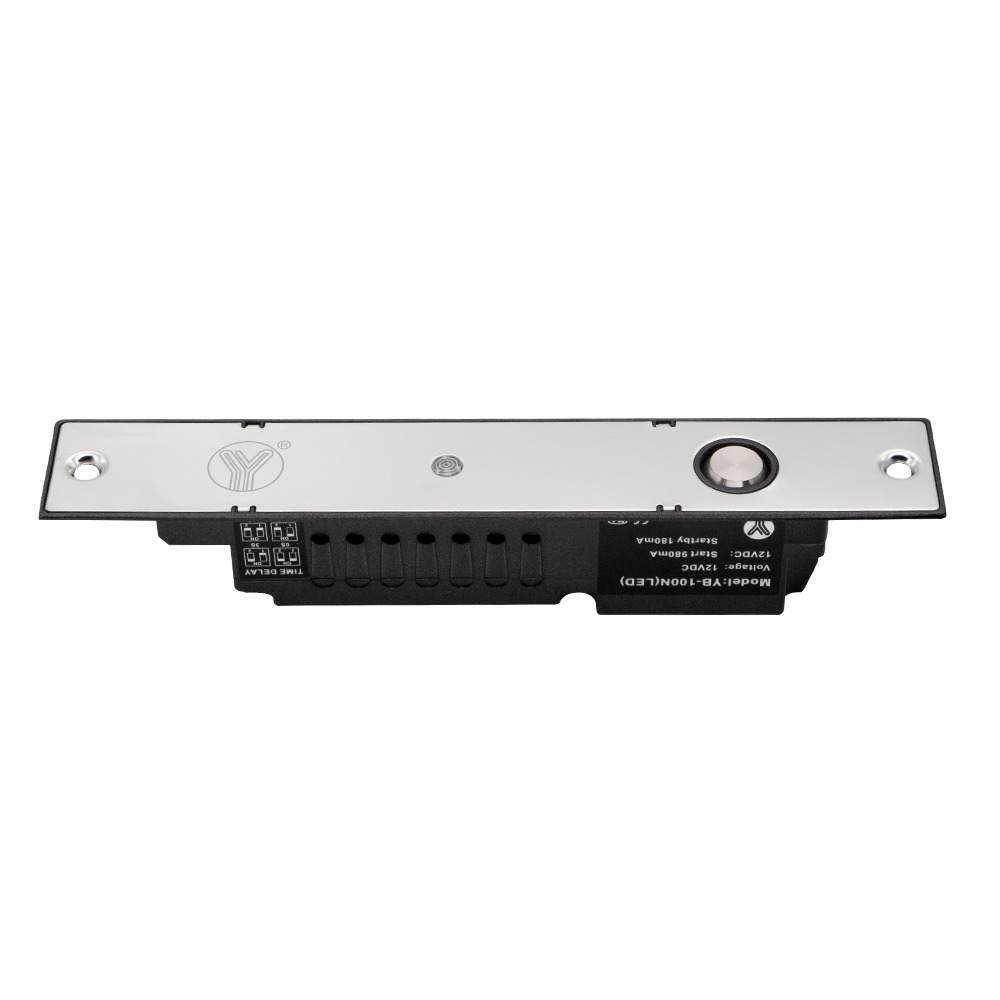

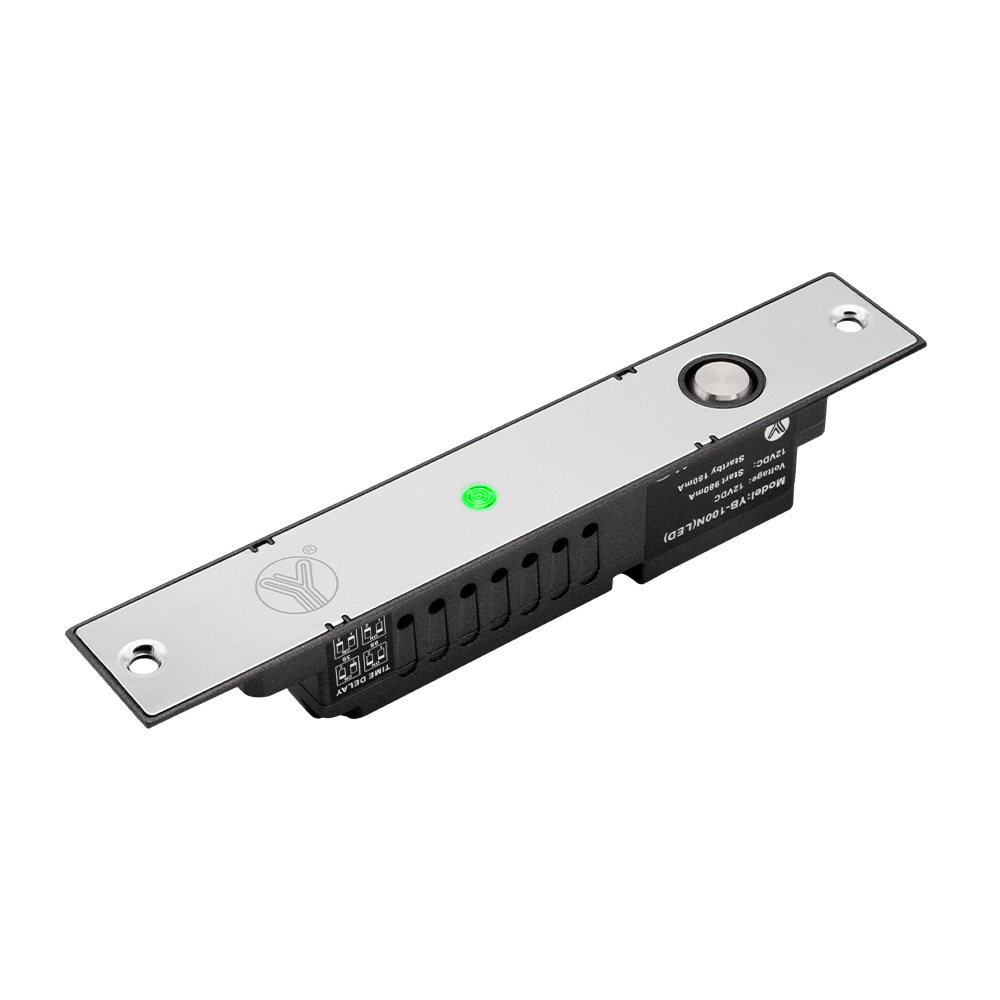

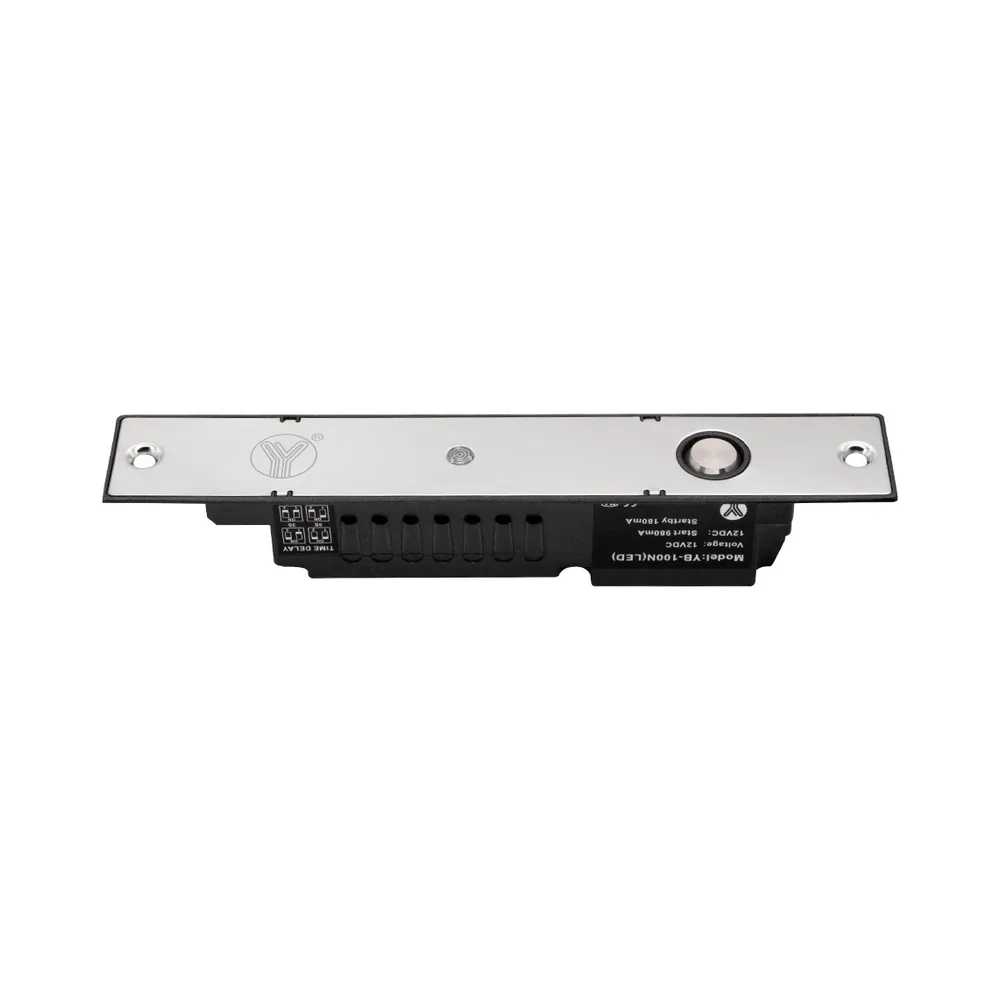

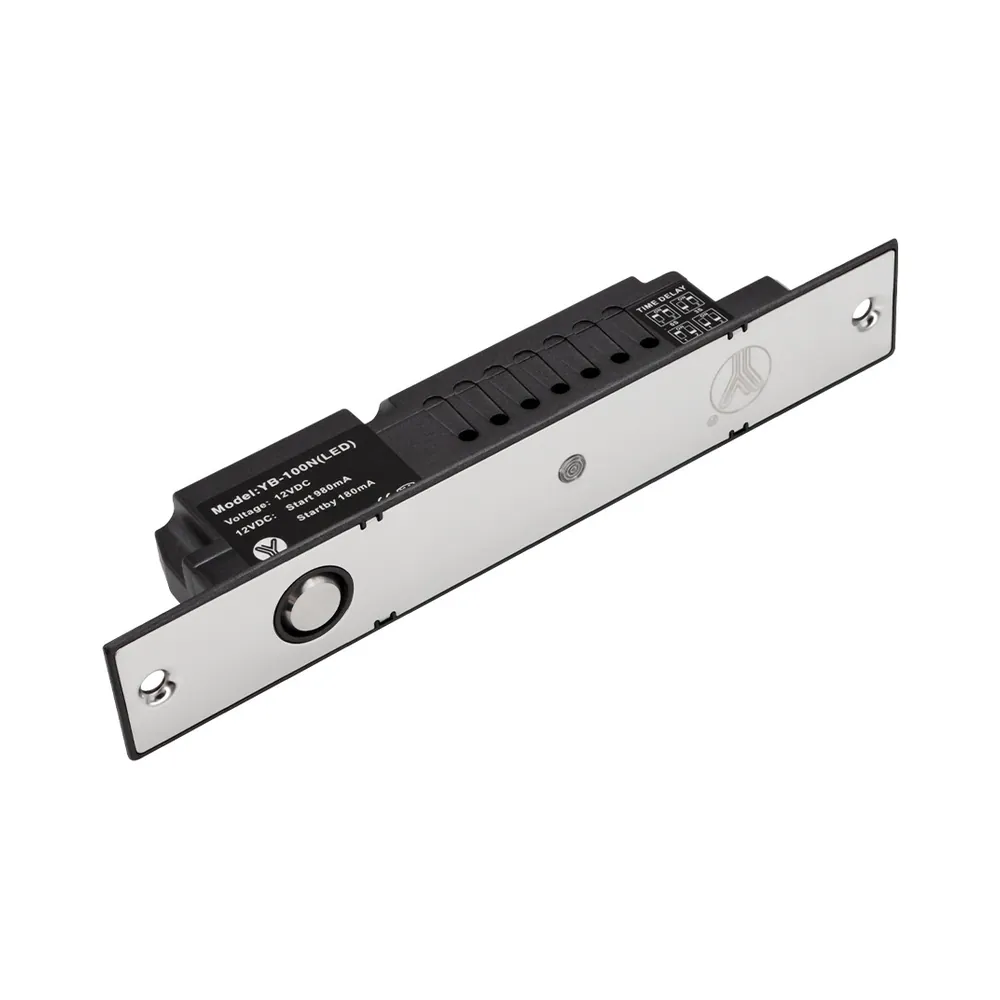

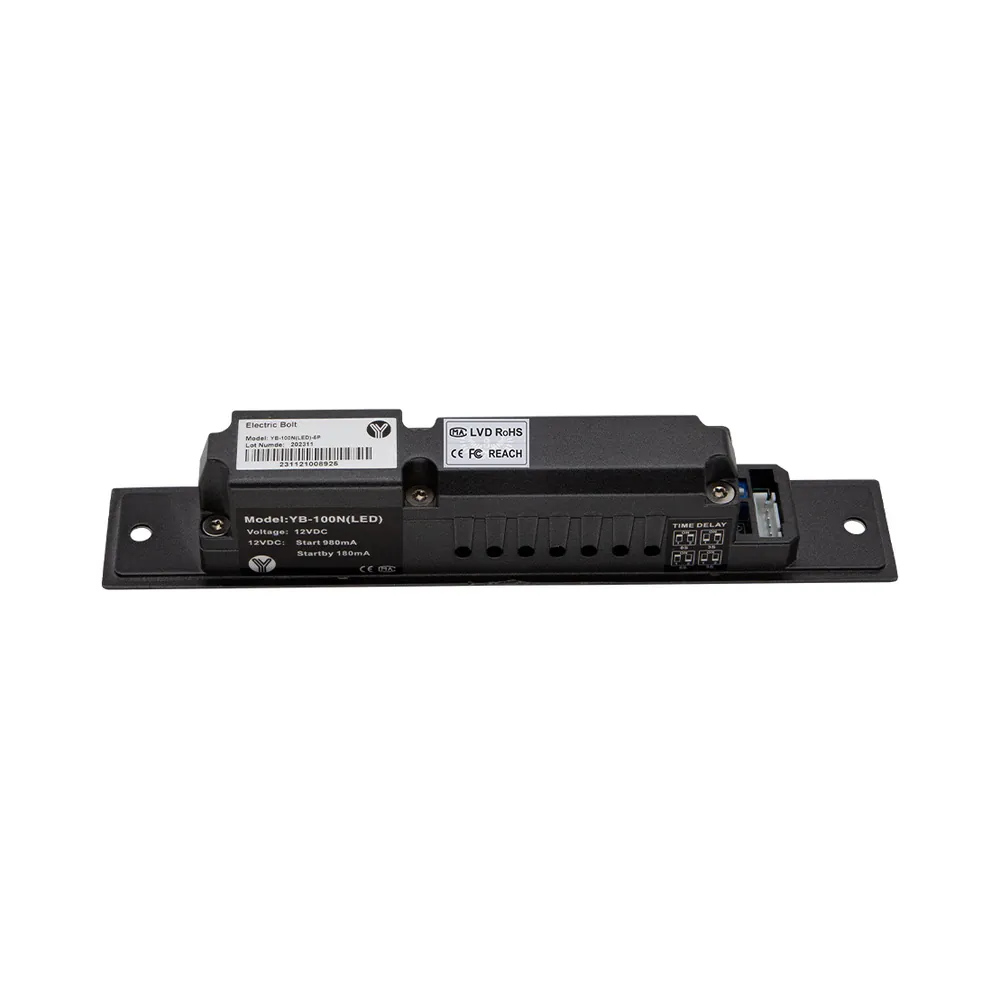

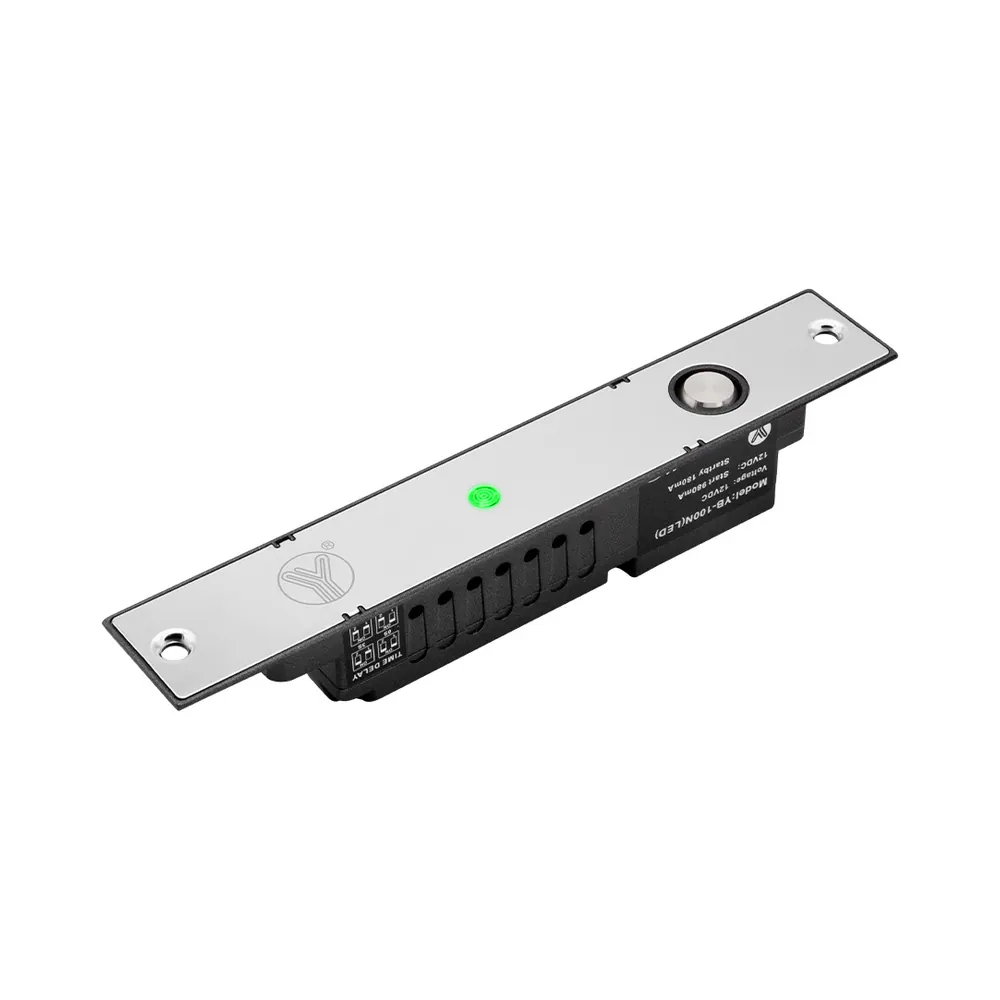

Ригельний замок Yli Electronic YB-100N(LED)-5P врізний з LED індикацією, таймером для системи контролю доступу

YB-100N(LED)-5P — врізний електроригельний замок для системи контролю доступу. Оснащений вбудованою LED-індикацією, таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей.
Бренд YLI ELECTRONIC.
Електроригельний замок призначений для встановлення всередині приміщення як у дверну коробку (раму), так і безпосередньо в двері. Підходить для металевих, пластикових, металопластикових, дерев’яних, а також скляних дверей.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок — пристрій для замикання дверей, керування яким здійснюється за допомогою електроживлення. Замикання відбувається висувним ригелем (металевим стрижнем), який входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-100N(LED)-5P
Під час зачинення дверей вбудований у замок геркон реагує на магніт у відповідній планці та замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок перебуває у відкритому стані (ригель втягнутий), що відповідає вимогам пожежної безпеки.
Відкривання замка здійснюється керуючим контактом.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Ригельний замок використовується в автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100N(LED)-5P

Тип замка: електроригельний
Тип встановлення: врізний
Сила утримання: 1300 кг
Без живлення: відкритий
Статус дверей: NO/COM
Таймер затримки: 0 | 3 | 6 | 9 сек.
Живлення: 12В
Споживання: 12В / 980 мА (робоче) | 12В / 180 мА (режим очікування)
Розміри:

замок: 205 х 35 х 36.5 мм
відповідна планка: 90 х 25 х 2 мм
ригель: 17 мм (висувна частина), 15.8 мм (діаметр)

КОМПЛЕКТАЦІЯ

електроригельний замок
відповідна планка
монтажний комплект
інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-100N(LED)-5P

Підготуйте нішу в дверній коробці/дверях відповідного розміру та встановіть замок врівень із поверхнею;
*для монтажу в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту;
Встановіть накладку на замок і зафіксуйте шурупами;
Встановіть відповідну планку так, щоб вбудований магніт (пластиковий елемент) був нижче ригеля. Відстань між замком і планкою має бути не більше 8 мм;
Відповідно до інструкції підключення, під’єднайте електроригельний замок YB-100N(LED)-5P до живлення та керуючих пристроїв СКУД.

СУМІСНІСТЬ
Електроригельний замок YB-100N(LED)-5P сумісний із кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, аудіо- та відеодомофонами всіх типів, а також іншими пристроями систем контролю доступу.
