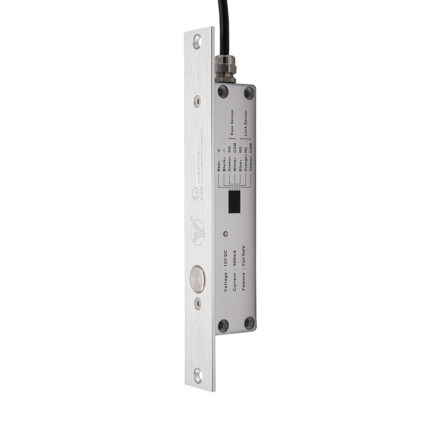

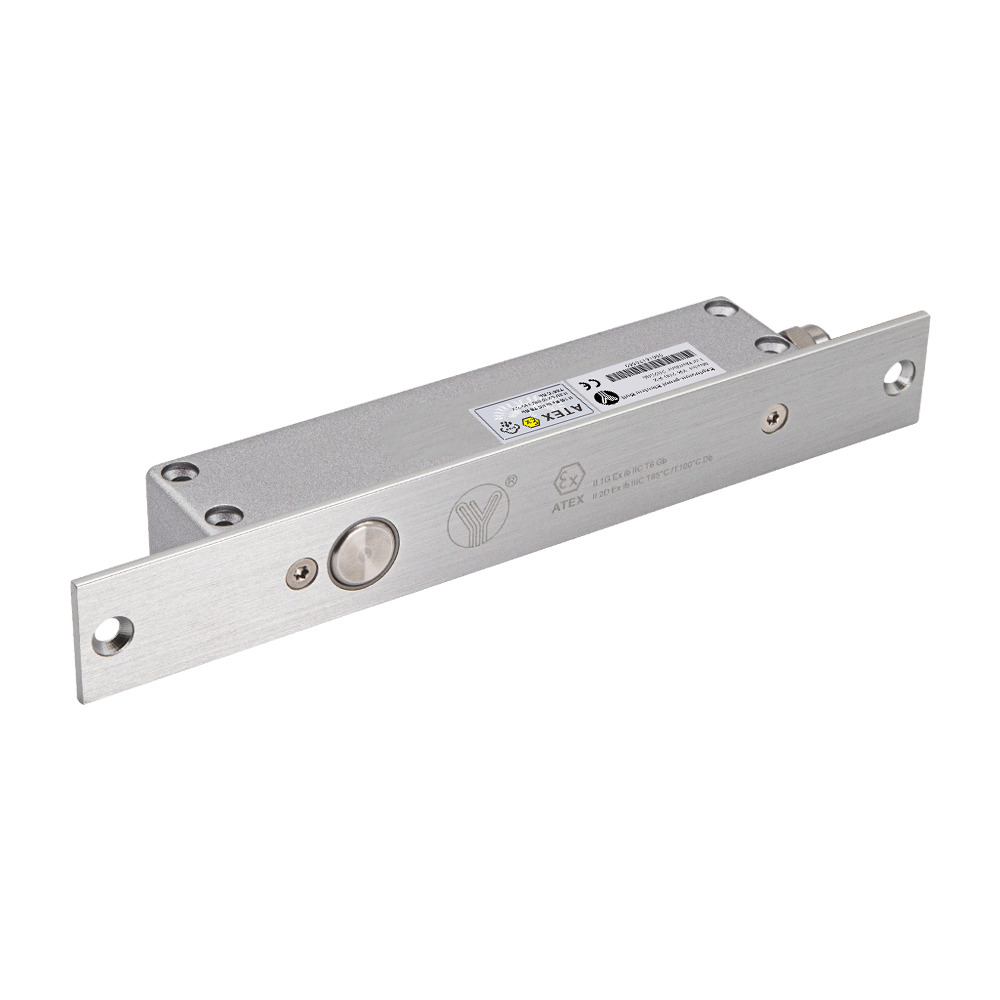

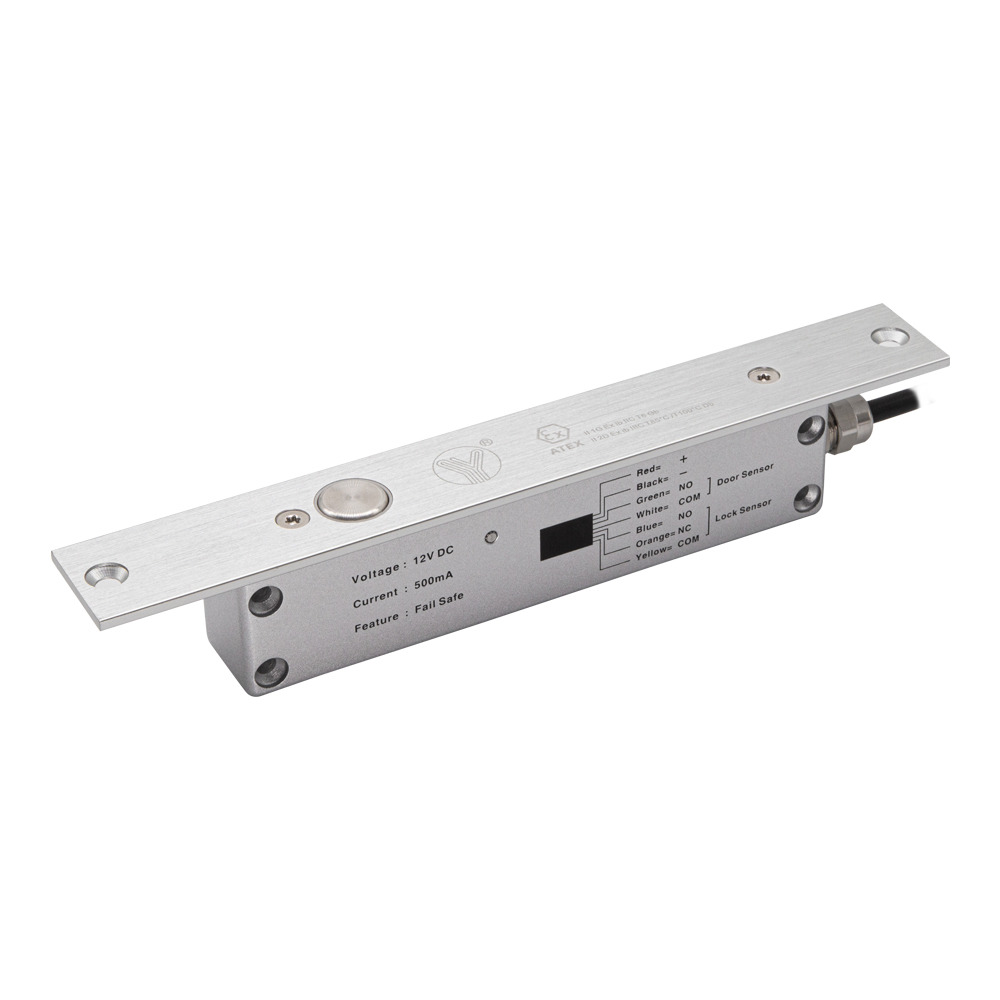

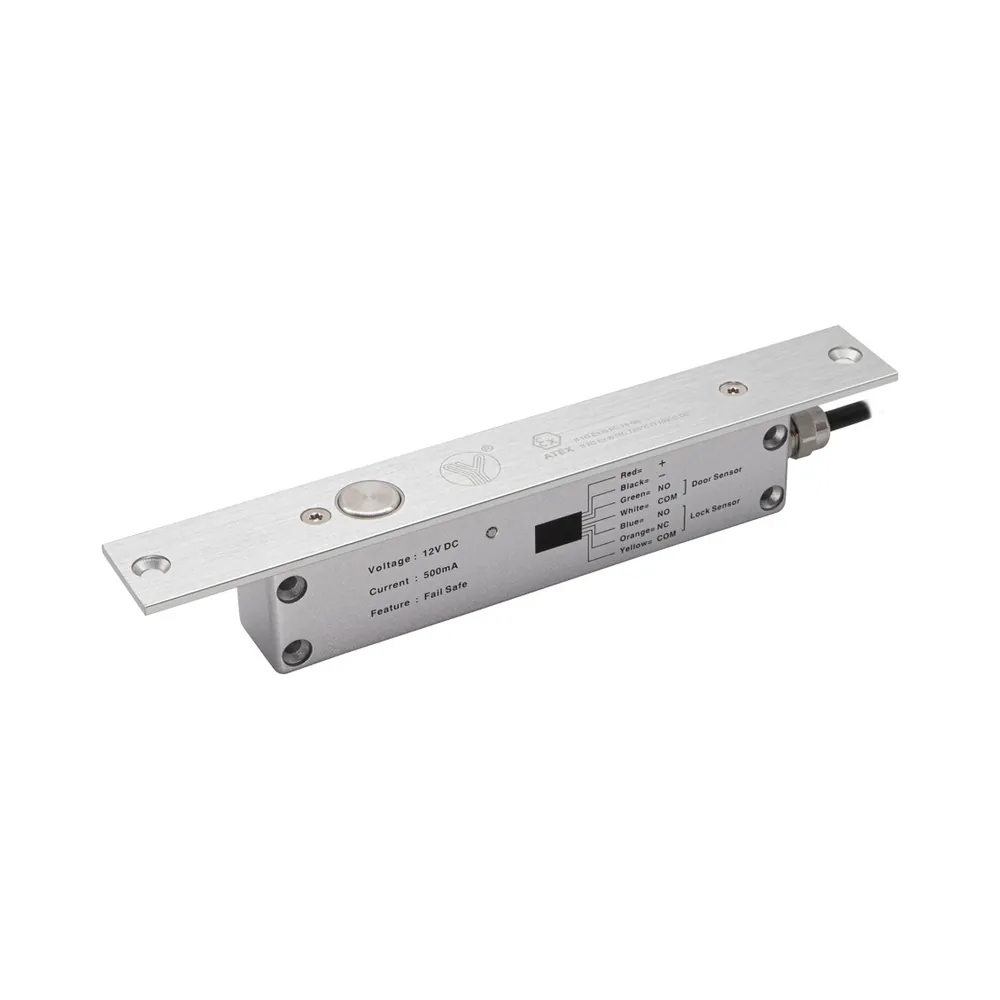

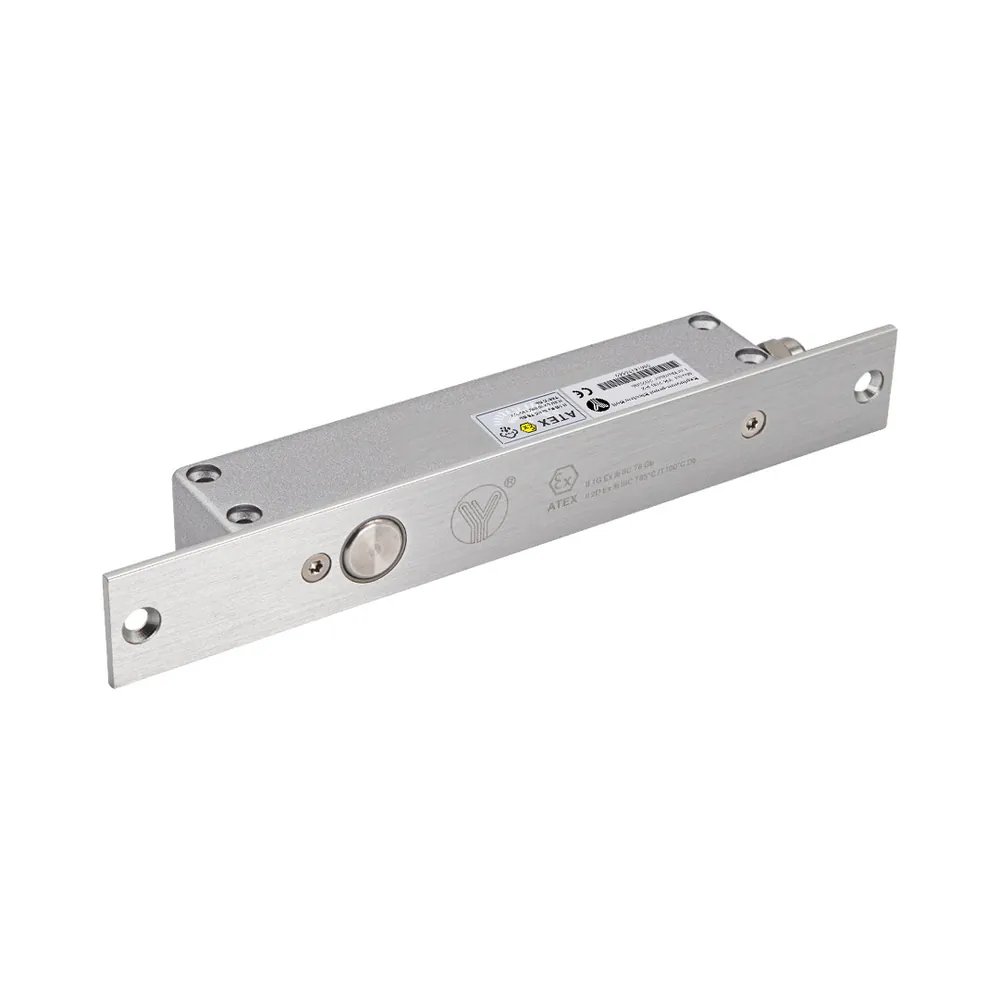

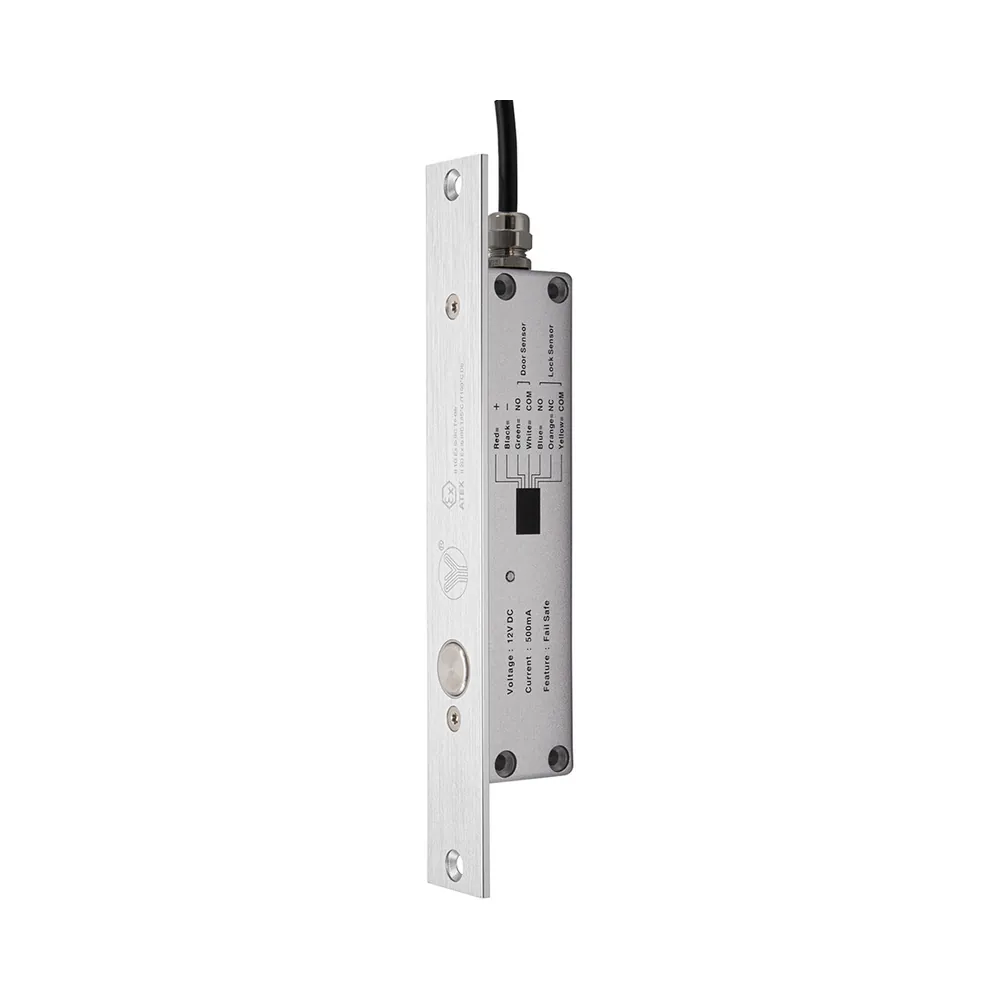

Ригельний замок Yli Electronic YB-200-EX вибухозахищений для системи контролю доступу

YB-200-EX — врізний вибухозахищений електроригельний замок для систем контролю доступу. Оснащений датчиком стану дверей і замка.

Вибухобезпечний електроригельний замок використовується у зонах, де присутні легкозаймисті гази, пари або горючий пил. Такий замок призначений для стримування будь-яких внутрішніх іскор або електричних дуг, запобігаючи їхньому займанню у навколишньому вибухонебезпечному середовищі.

Вибухобезпечне обладнання може використовуватися в нафтохімічній промисловості та небезпечних середовищах, таких як хімічна промисловість, нафтобази, кораблі, буріння, платформи, автозаправні станції, порти, аерокосмічна промисловість, військова промисловість, медицина, сталеливарна промисловість, заводи феєрверків, механічна обробка та зберігання зерна тощо.

Електроригельний замок призначений для встановлення всередині приміщення як у дверну коробку (раму), так і безпосередньо в двері. Підходить для металевих, пластикових, металопластикових, дерев’яних, а також скляних дверей.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Електроригельний замок — пристрій для замикання дверей, керування яким здійснюється за допомогою електроживлення. Замикання відбувається висувним ригелем (металевим стрижнем), який входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-200-EX
Під час зачинення дверей вбудований у замок геркон реагує на магніт у відповідній планці та замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок перебуває у відкритому стані (ригель втягнутий), що відповідає вимогам пожежної безпеки.
Відкривання замка здійснюється керуючим контактом.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК
Ригельний замок використовується в автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200-EX

Тип замка: електроригельний
Тип встановлення: врізний
Сила утримання: 800 кг
Без живлення: відкритий
Статус дверей: NO/COM
Статус замка: NC/NO/COM
Сертифікація ATEX:

II 1G Ex ib IIC T6 Gb — категорія 1, газова зона (G), внутрішньо безпечний струм, група газів IIC, температура поверхні до T6.
II 2D Ex ib IIIC T85°C / T100°C Db — категорія 2, пилова зона (D), внутрішньо безпечний струм, група пилу IIIC, температура поверхні до 85°C / 100°C.

Довжина вогнестійкого кабелю: 1 м
Живлення: 12 В
Споживання: 500 мА
Розміри:

замок: 220 × 30 × 37 мм
відповідна планка: 110 × 30 × 3 мм
ригель: 16 мм (висувна частина), 16 мм (діаметр)

КОМПЛЕКТАЦІЯ

електроригельний замок
відповідна планка
монтажний комплект
інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200-EX

Підготуйте нішу в дверній коробці/дверях відповідного розміру та встановіть замок врівень із поверхнею;
*для монтажу в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту;
Встановіть накладку на замок і зафіксуйте шурупами;
Встановіть відповідну планку так, щоб вбудований магніт (пластиковий елемент) був нижче ригеля. Відстань між замком і планкою має бути не більше 8 мм;
Відповідно до інструкції підключення, під’єднайте електроригельний замок YB-200-EX до живлення та керуючих пристроїв СКУД.

СУМІСНІСТЬ
Електроригельний замок YB-200-EX сумісний із кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, аудіо- та відеодомофонами всіх типів, а також іншими пристроями систем контролю доступу.
